小型高速回転スピンドルE3000iシリーズ登場
CNC自動旋盤に
さらなる革命を
精密部品のタクトタイム大幅削減
features E3000iシリーズの特長
ELECTRIC SYSTEM
電動モータによる様々な
制御機能
回転数の制御機能、負荷率の可視化機能、
優れた自動化対応性、
安定した加工性を実現
ULTRA SHORT BODY

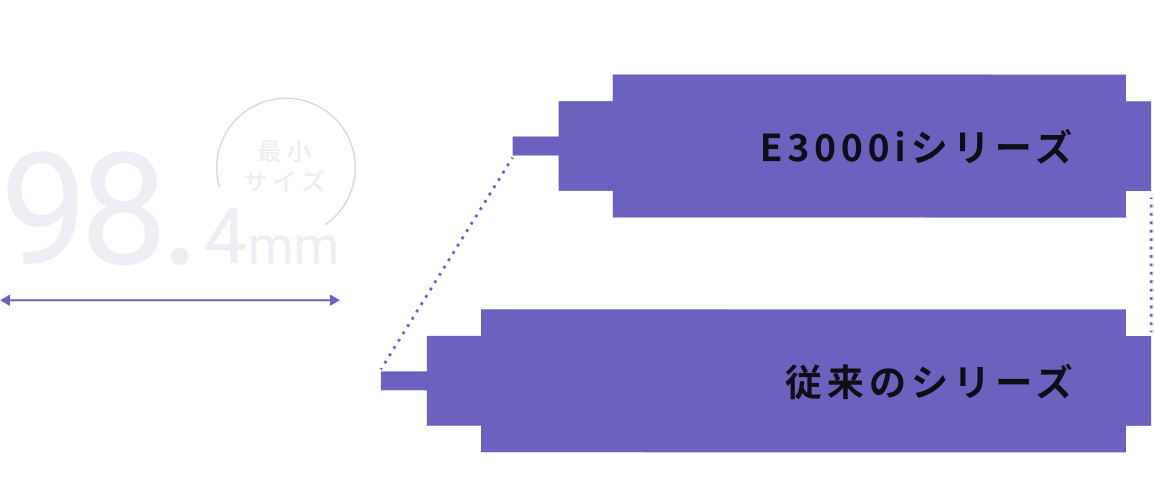

超ショートボディ設計
[CNC自動旋盤搭載の場合]

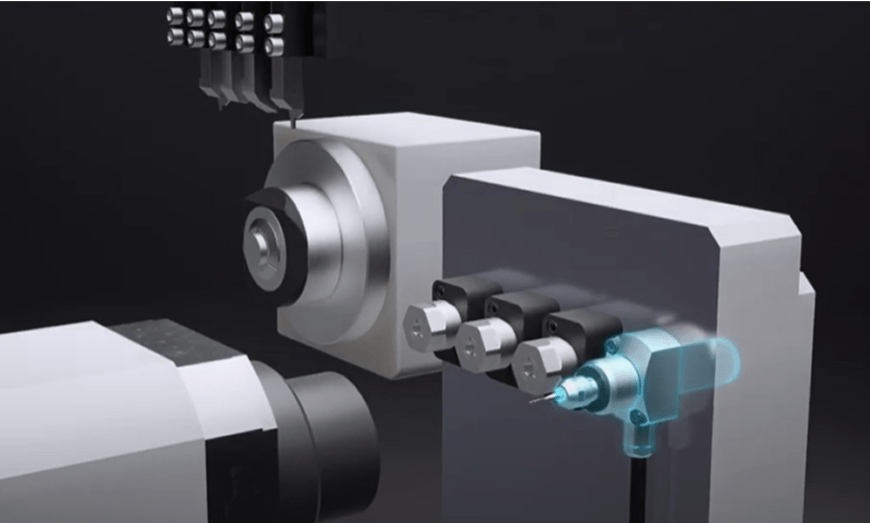

狭いツールスペースに搭載可能

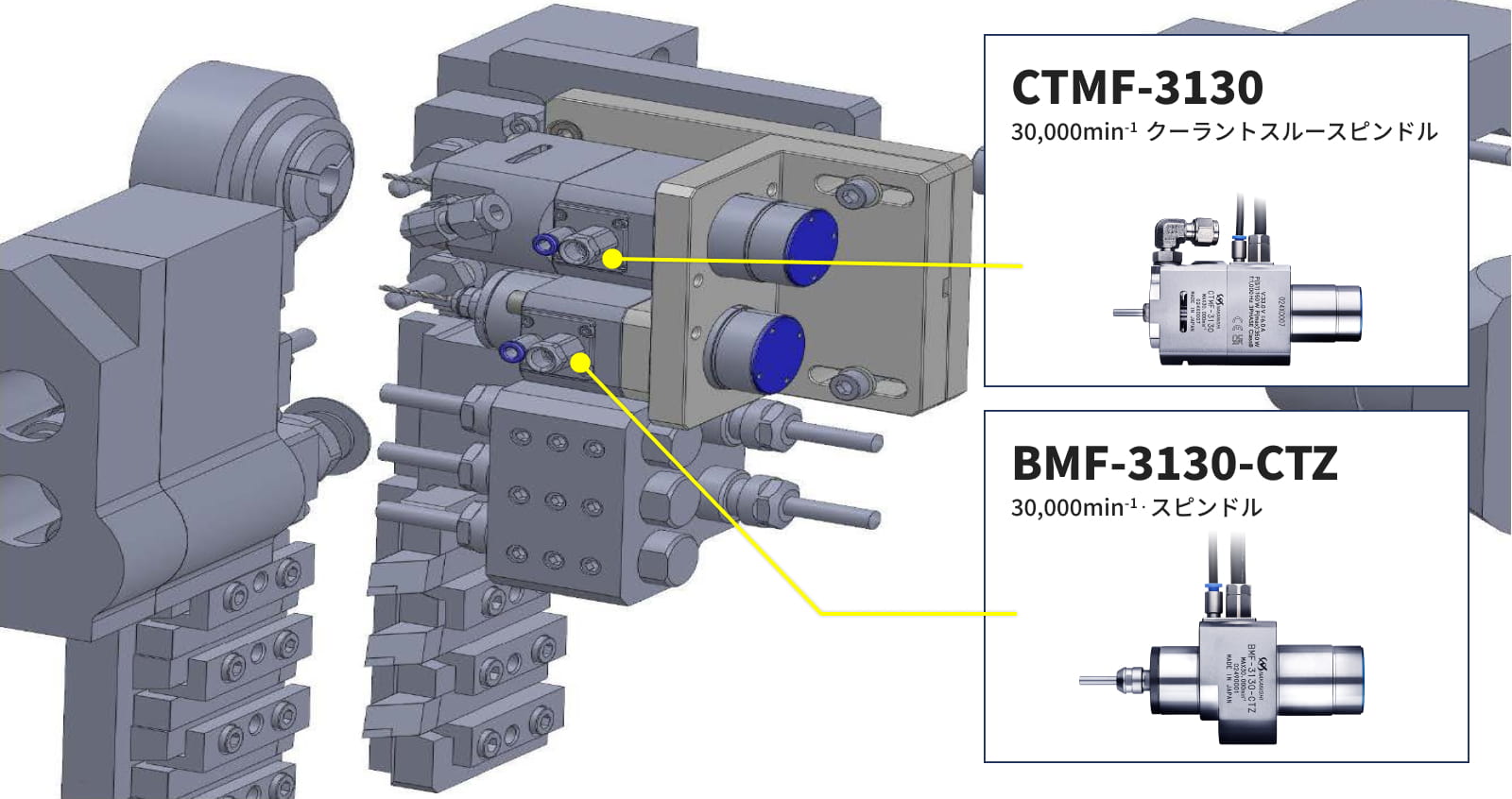

回転工具オプションの新たな選択肢に
[加工専用機搭載の場合]
専用機自体の小型化が可能
HIGHER POWER
これまで以上の
ハイパワーを実現
これまでの同等ボディサイズと比較し
最大出力の増加(150W→350W)を実現
対応可能な加工領域を拡大
※既存最小ボディサイズiSpeed3シリーズ比較
SUPERIOR DURABILITY
回転工具や増速
スピンドルと比較し
優れた耐久性を実現
振動が多い、熱を持ちやすい、壊れやすいなど
作業現場の課題を解決
E3000i series

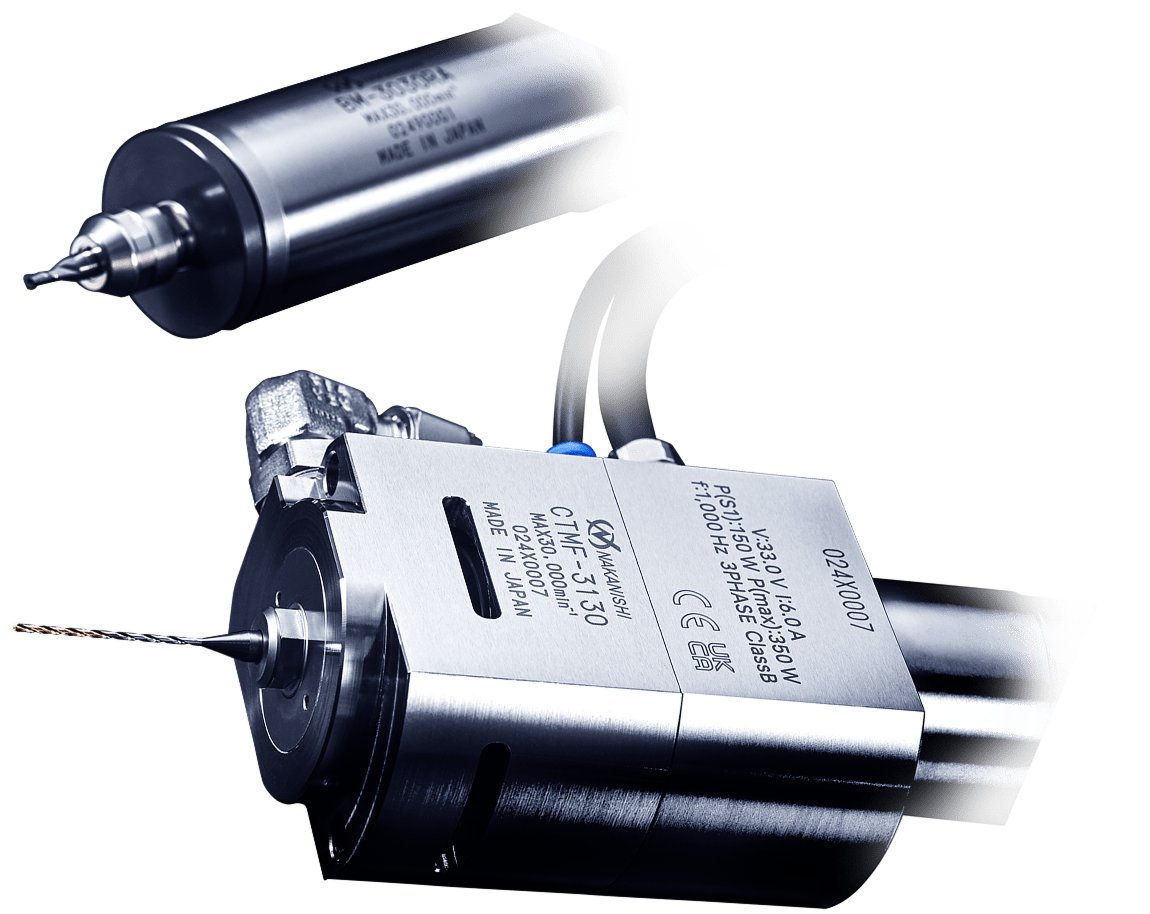

LINEUP

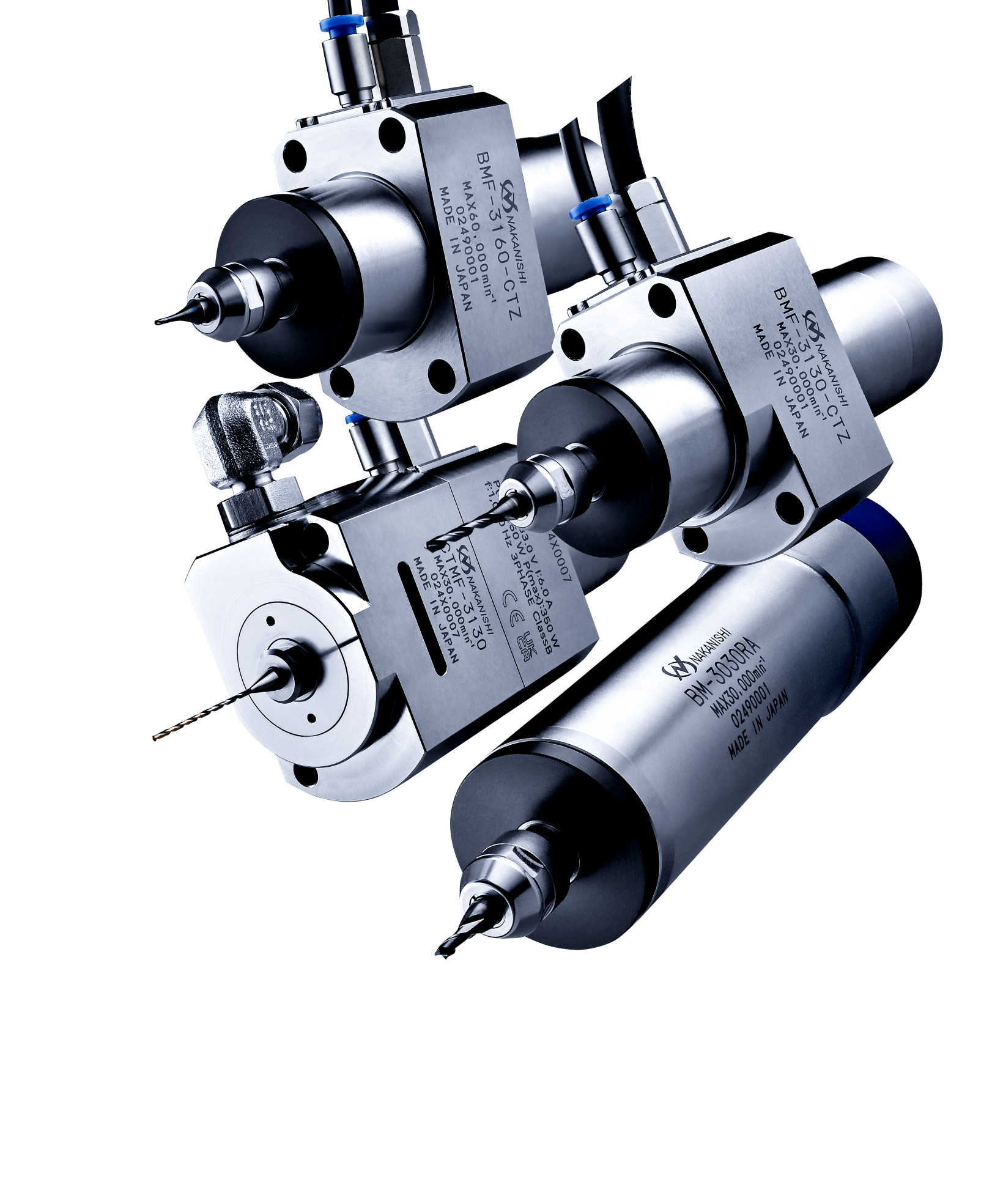

MOTOR SPINDLES [ モータースピンドル ]

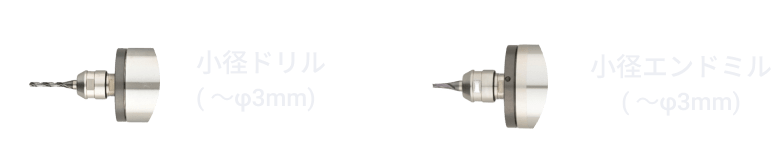

ターゲット
医療部品(チタン・ステンレス)や
電子部品(真鍮・銅・アルミ)の精密加工
01
CNC自動旋盤用フランジモータスピンドル

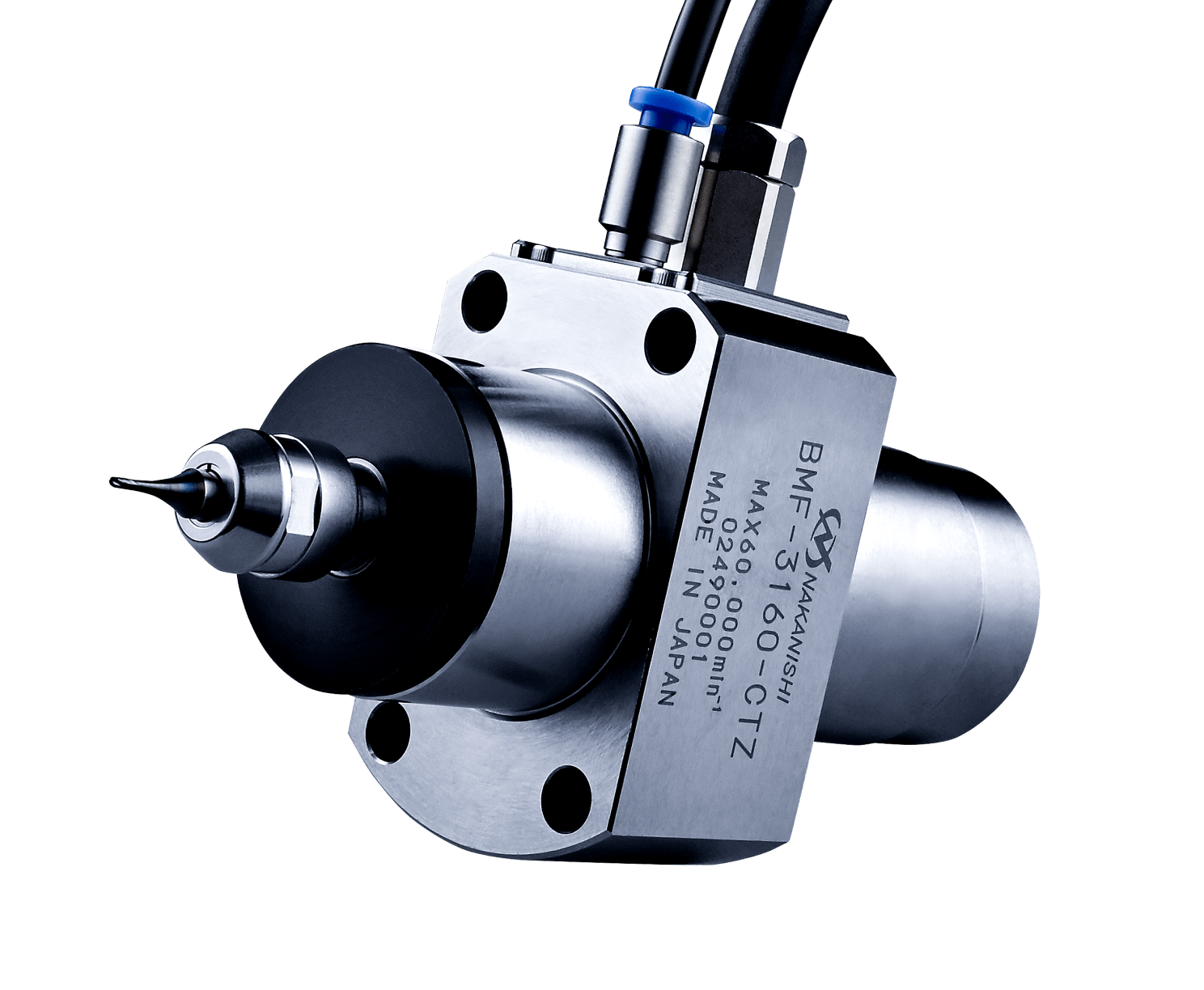

BMF-3160-CTZ
60,000min⁻¹高速回転タイプ
仕様
コード番号
7923
型式
BMF-3160-CTZ
外径
φ31mm
最高回転速度
60,000min⁻¹
最大出力
350w
スピンドル振れ精度
1μm 以内
コレット
CHAグループ
(ø0.5～ø4.0㎜)
コード曲げ半径
60mm
質量
604g
※コレットは別売りです

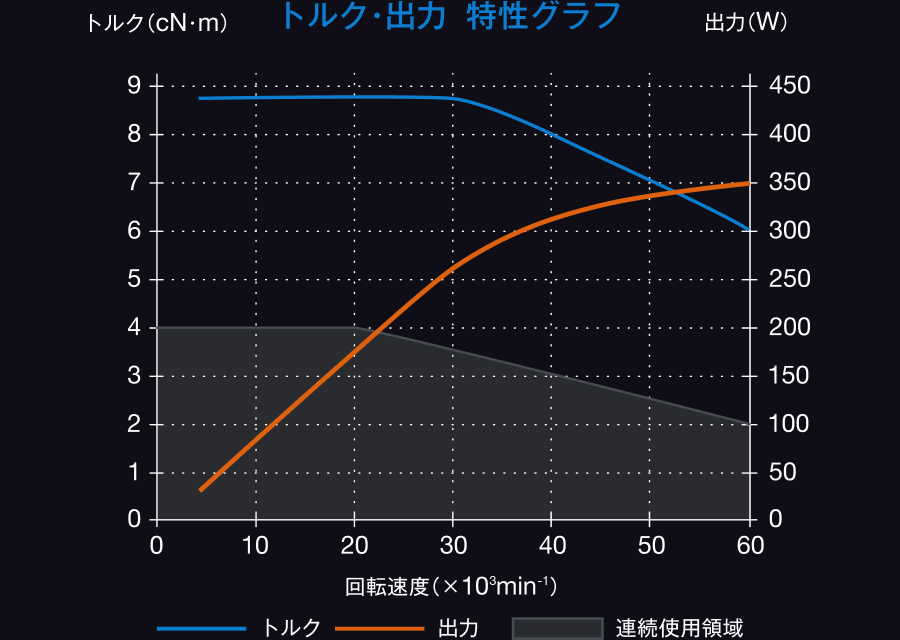

トルク特性図

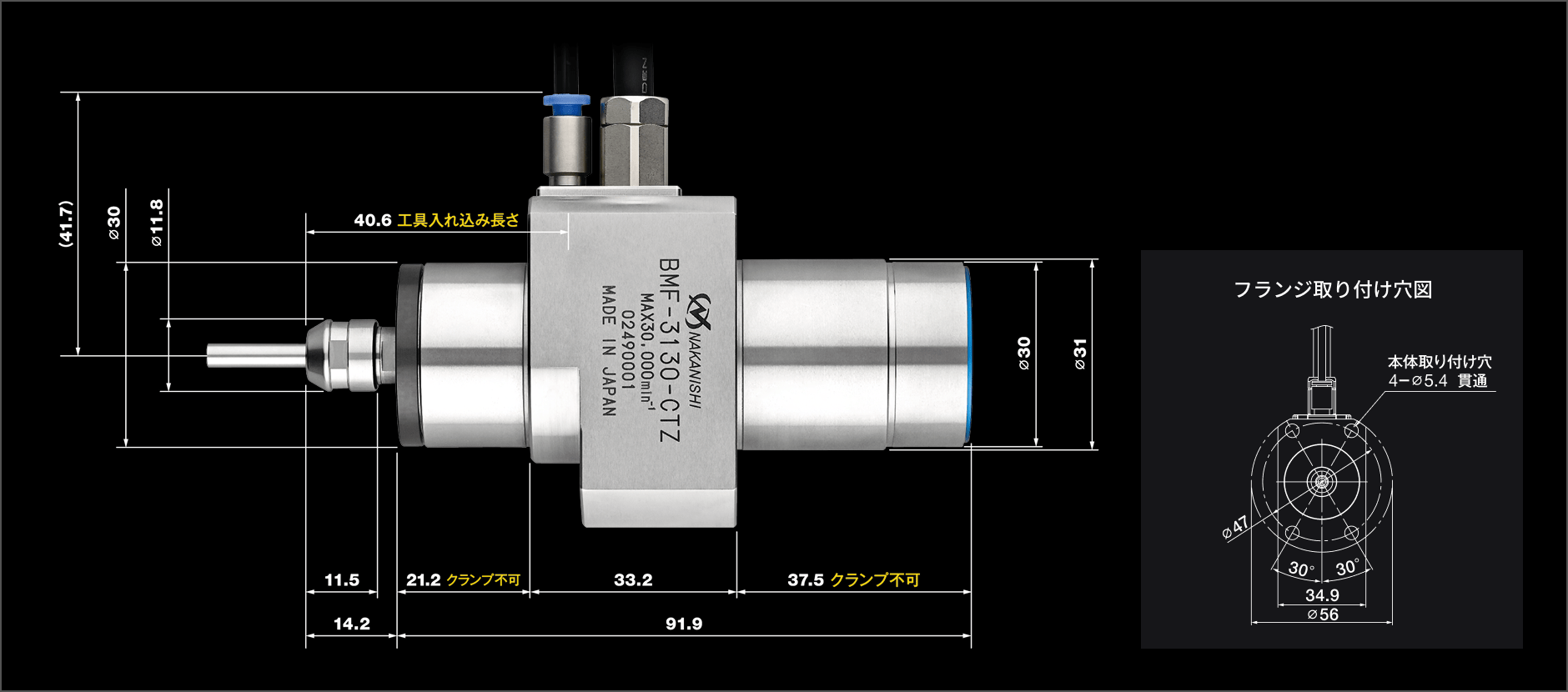

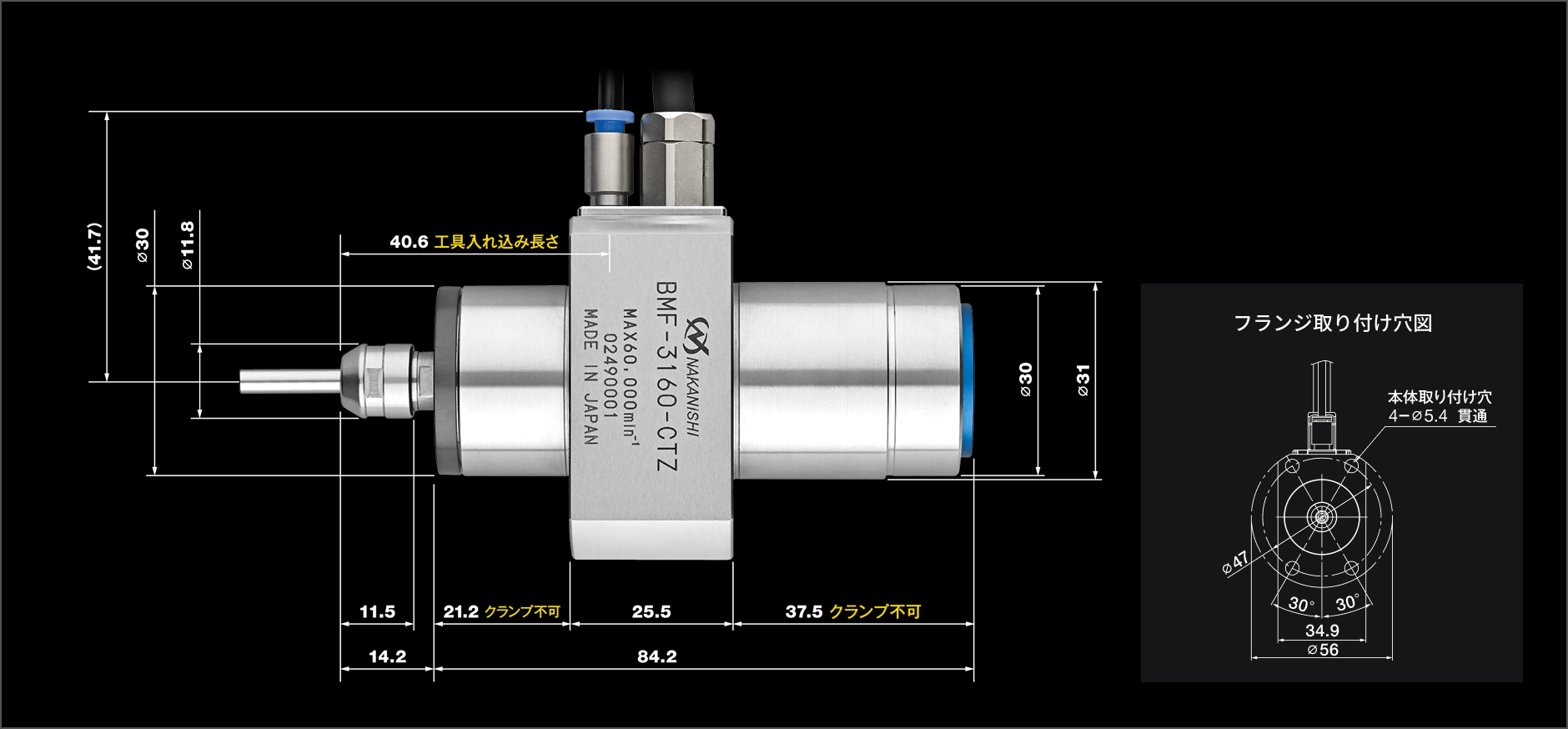

寸法
事例
case 01

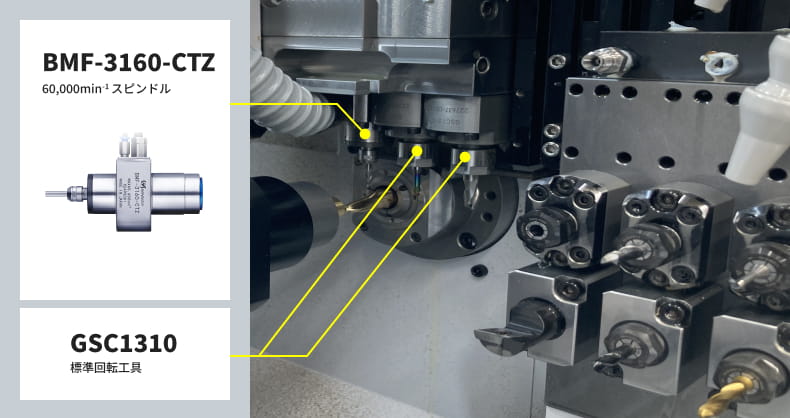

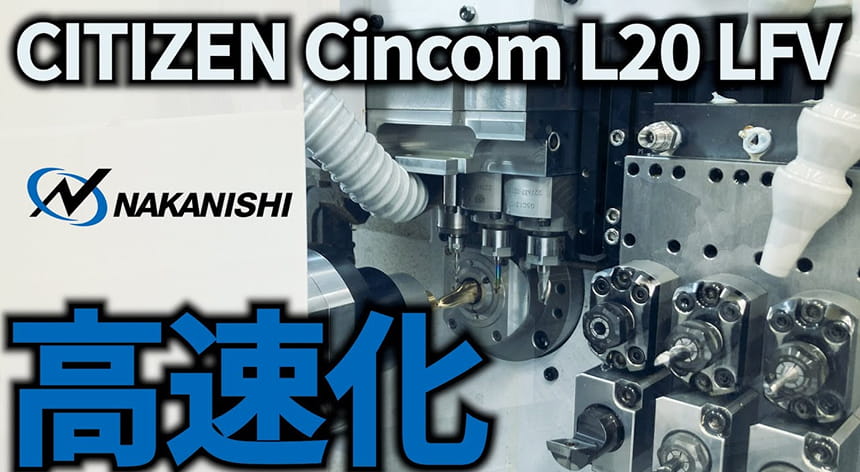

Cincom L20搭載例
R2ボールエンドミル真鍮切削加工
Cincom L20搭載例
R2ボールエンドミル真鍮切削加工

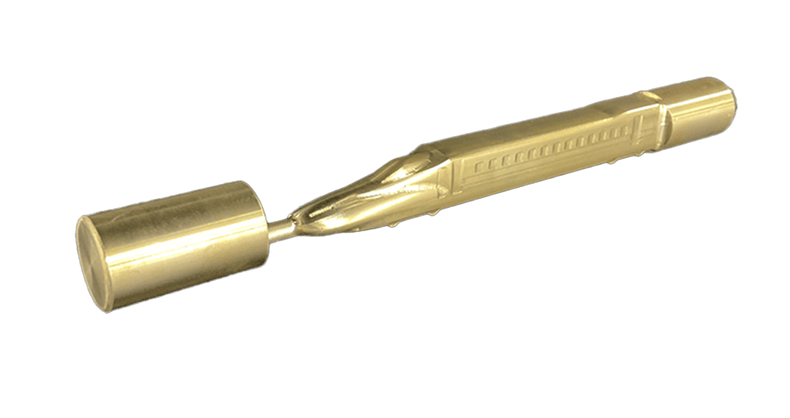

標準回転工具(GSC1310)での粗切削後、ナカニシ高速モータスピンドル(BMF-3160-CTZ)で仕上げ切削を実施。Cincomの標準回転工具や増速スピンドルを電動化する事により最高回転速度60,000min⁻¹が可能に。標準回転工具との切削比較では送り速度10倍を実現。
| 加工機 | CNC自動旋盤（シチズンマシナリー株式会社/Cincom L20VII LFV） |
|---|---|
| 被削材 | 真鍮（C3604） |
| 工具 | R2ボールエンドミル（日進工具株式会社/RSB230 R2×12） |
| 従来条件 (標準回転工具) |
ナカニシ提案条件 | |
|---|---|---|
| 切削速度 [m/min] | 75 | 754 |
| 回転速度 [min-1] | 6,000 | 60,000 |
| 送り速度［mm/min］ | 360 | 3,600 |
| 一刃送り [mm/tooth] | 0.03 | 0.03 |
| 切込み量 (Ap × Ae) [mm] | 0.03 × 0.06 | 0.03 × 0.06 |
case 02

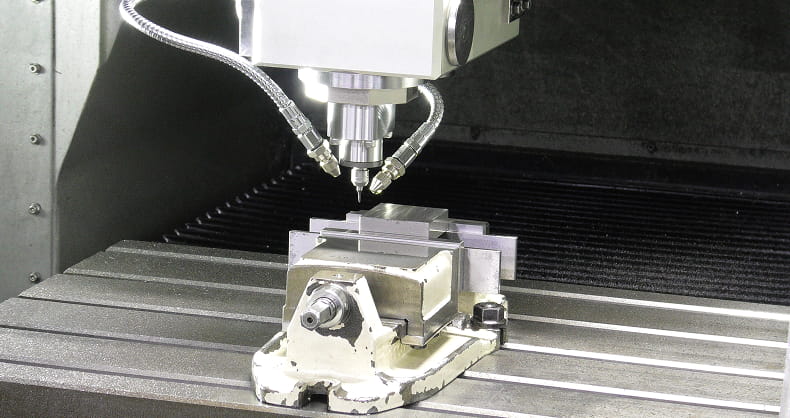

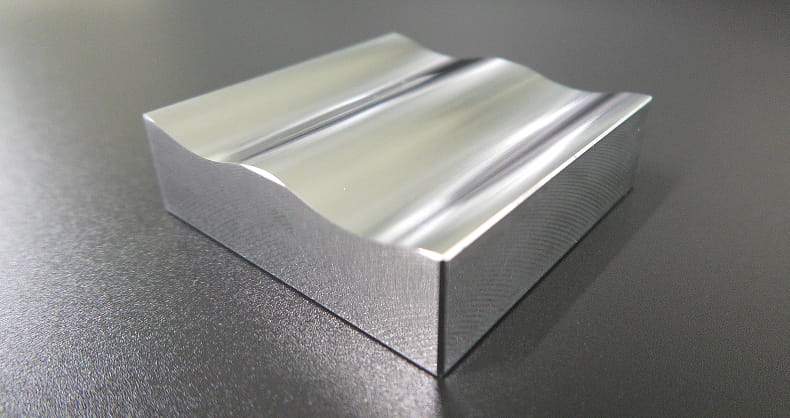

機械主軸との切削性能比較

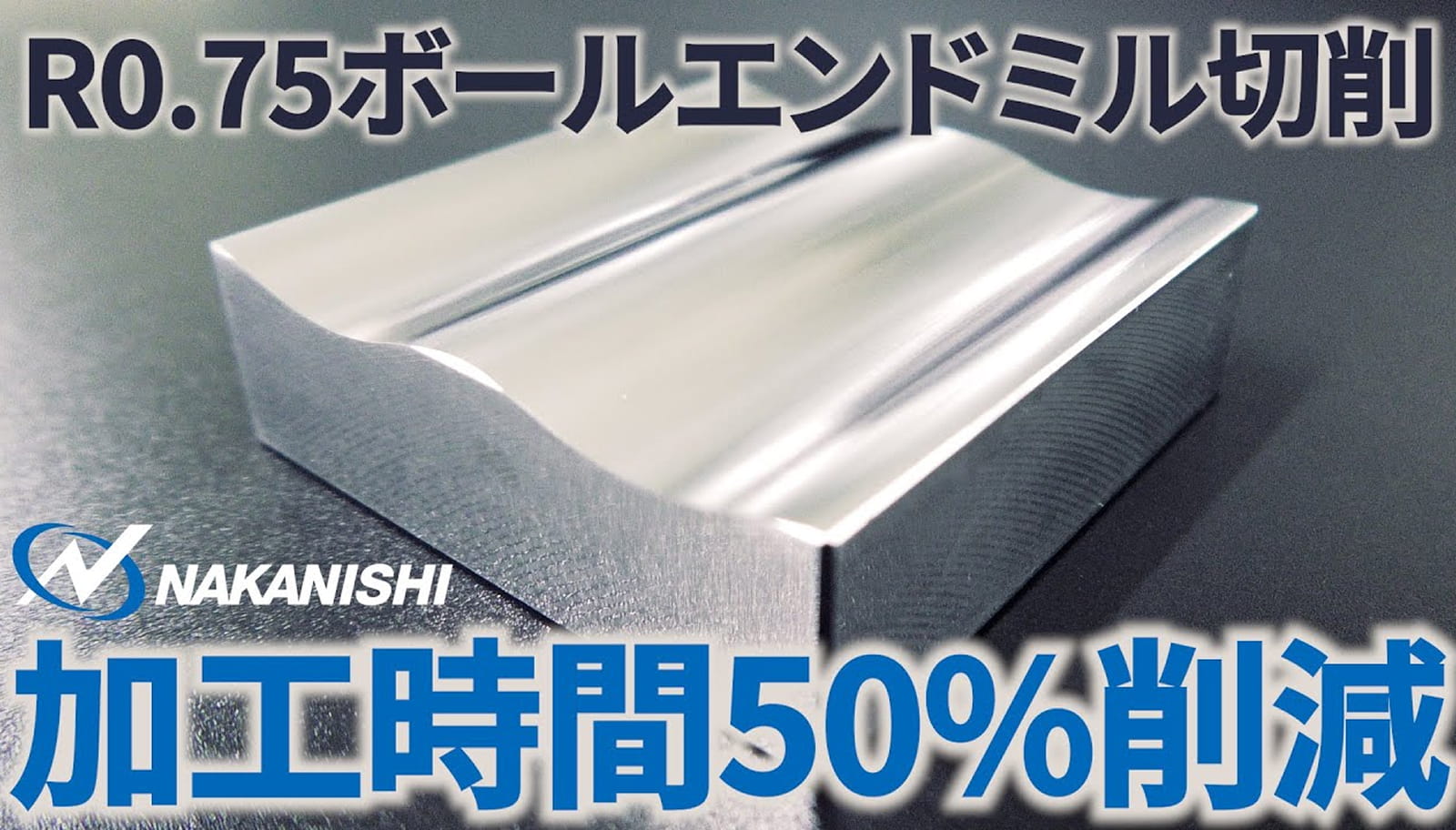

R0.75ボールエンドミル切削加工
機械主軸との切削性能比較
R0.75ボールエンドミル切削加工
プラスチック金型用鋼:PD613(56HRC)に対してR0.75ボールエンドミル高速切削を実施。
従来条件(機械主軸)との比較では高速回転により送り速度を2倍以上とし、加工時間50%削減を実現。
| 加工機 | Sodick製（MC430L） |
|---|---|
| 被削材 | プラスチック金型用鋼/PD613（56HRC） |
| 工具 | 日進工具MACH225SF R0.75（2枚刃） |
| 加工形態 | ①等高線加工（粗加工） ②走査線加工（中仕上げ） |
| 従来条件 (機械主軸) |
ナカニシ提案条件 | |
|---|---|---|
| 切削速度 [m/min] | 94 | 198 |
| 回転速度 [min-1] | 20,000 | 42,000 |
| 送り速度［mm/min］ | 1,200 | 2,600 |
| 一刃送り [mm/tooth] | 0.03 | 0.03 |
| 切込み量 (Ap×Ae)[mm] | 粗加工 0.1×0.2 中仕上げ 0.02×0.03 |
粗加工 0.1×0.2 中仕上げ 0.02×0.03 |
| 加工時間 | 粗加工 / 1時間57分00秒 中仕上げ / 1時間18分26秒 合計 / 3時間15分26秒 |
粗加工 / 59分01秒 中仕上げ / 39分09秒 合計 / 1時間38分10秒 |
case 03
Cincom L32搭載例
φ2.5×7.5㎜ドリル加工
Cincom L32搭載例 φ2.5×7.5㎜ドリル加工
アルミ(A5052)に対してφ2.5×7.5㎜ドリル加工を実施。
従来条件(標準回転工具)との比較では高速回転により送り速度を3.6倍とし加工能率向上を実現。
| 加工機 | CNC自動旋盤（シチズンマシナリー株式会社/Cincom L32-1M10） |
|---|---|
| 被削材 | アルミ(A5052) |
| 工具 | NACHI DLCDR2.5 |
| 従来条件 （標準回転工具） |
ナカニシ提案条件 | |
|---|---|---|
| 切削速度 [m/min] | 47 | 196 |
| 回転速度 [min-1] | 6,000 | 25,000 |
| 送り量［mm/rev］ | 0.046 | 0.040 |
| 送り速度［mm/min］ | 276 | 1,000 |
| ロードメーター | - | 黄1 |
加工データ
▼ドリル
| 被削材 | 工具 | 穴深さ (mm) |
切削速度 (m/min) |
回転速度 (min⁻¹) |
送り量 (mm/rev) |
送り速度 (mm/min) |
ロードメーター |
| A5052 | NACHI DLCDR2.5 |
7.5 ノンステップ |
196 | 25,000 | 0.040 | 1,000 | 黄１ |
| S50C | ミスミ TAC-ESDBA2.0 |
6 1mm/step |
126 | 20,000 | 0.010 | 200 | 赤 |
▼エンドミル
| 被削材 | 工具 | 切削速度 (m/min) |
回転速度 (min⁻¹) |
一刃送り (mm/tooth) |
送り速度 (mm/min) |
切り込み量 ap×ae(mm) |
ロードメーター |
| A5052 | 三菱マテリアル MS2ES φ3 |
565 | 60,000 | 0.02 | 2,400 | 0.3×2.7 | 青１ |
| S50C | 三菱マテリアル MS2ES φ2.5 |
149 | 19,000 | 0.02 | 570 | 0.25×2.25 | 青１ |
02

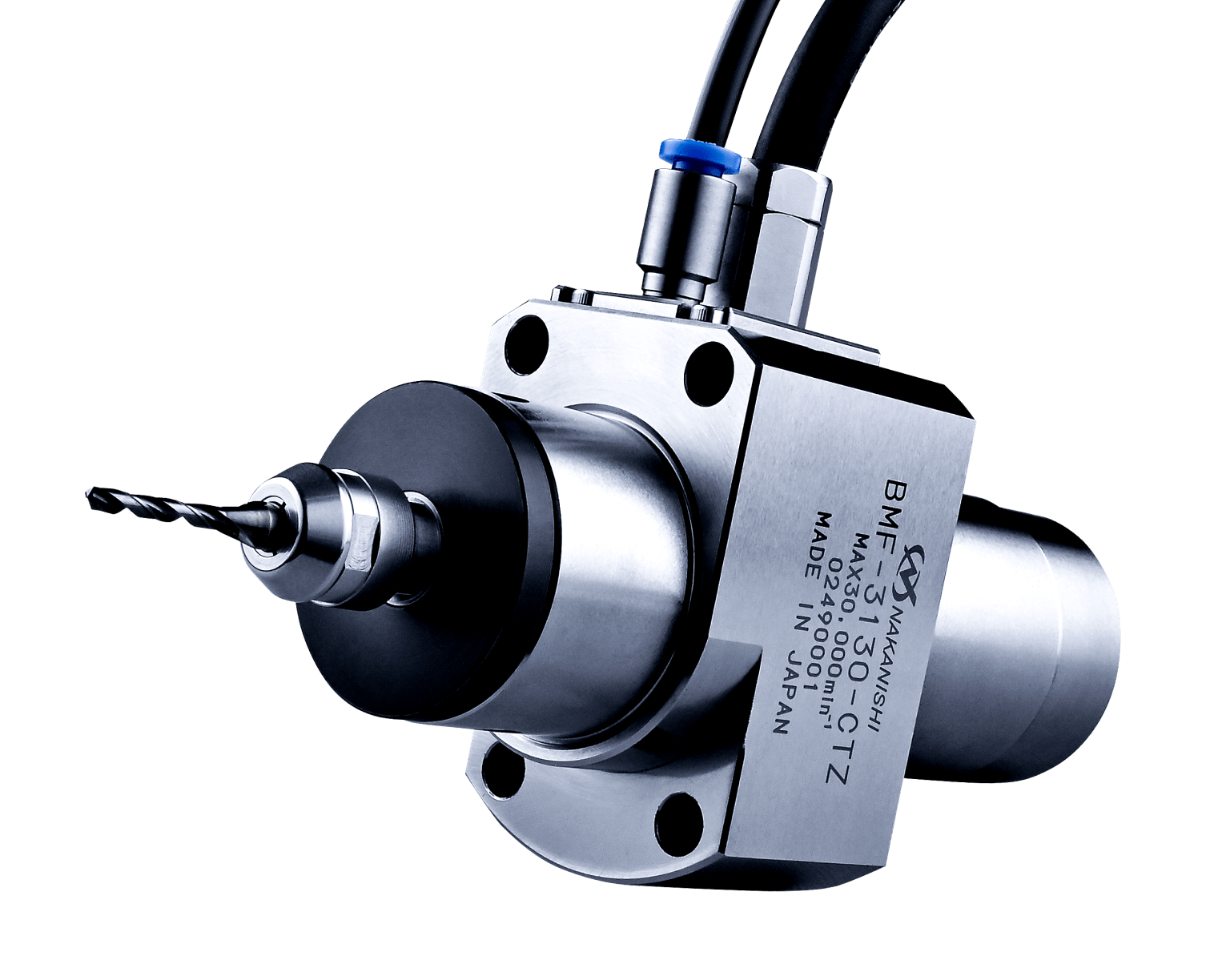

CNC自動旋盤用フランジトルクモータスピンドル
BMF-3130-CTZ
30,000min⁻¹トルクタイプ
仕様
コード番号
7924
型式
BMF-3130-CTZ
外径
φ31mm
最高回転速度
30,000min⁻¹
最大出力
350w
スピンドル振れ精度
1μm 以内
コレット
CHAグループ
(ø0.5～ø4.0㎜)
コード曲げ半径
60mm
質量
659g
※コレットは別売りです

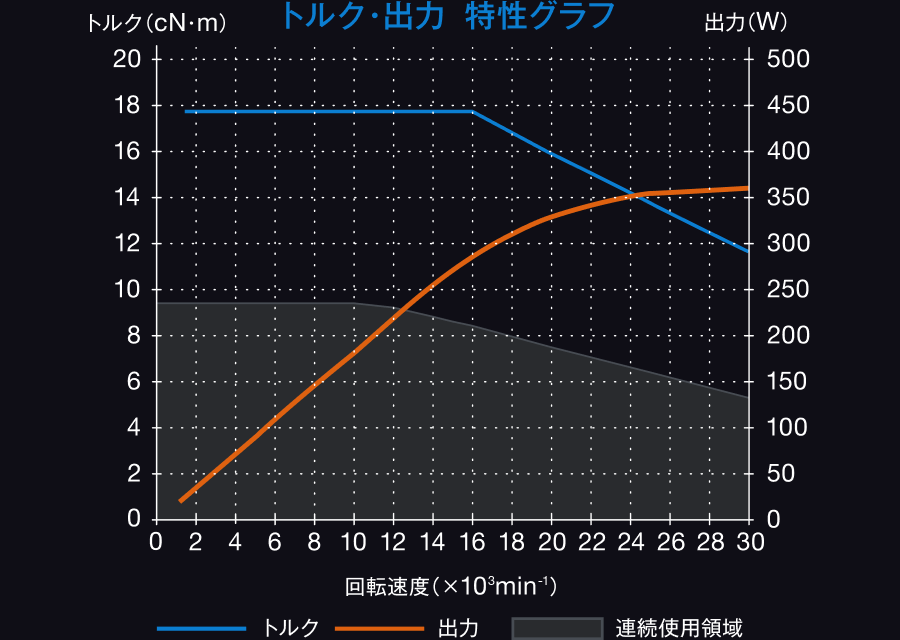

トルク特性図
寸法
事例
case 01

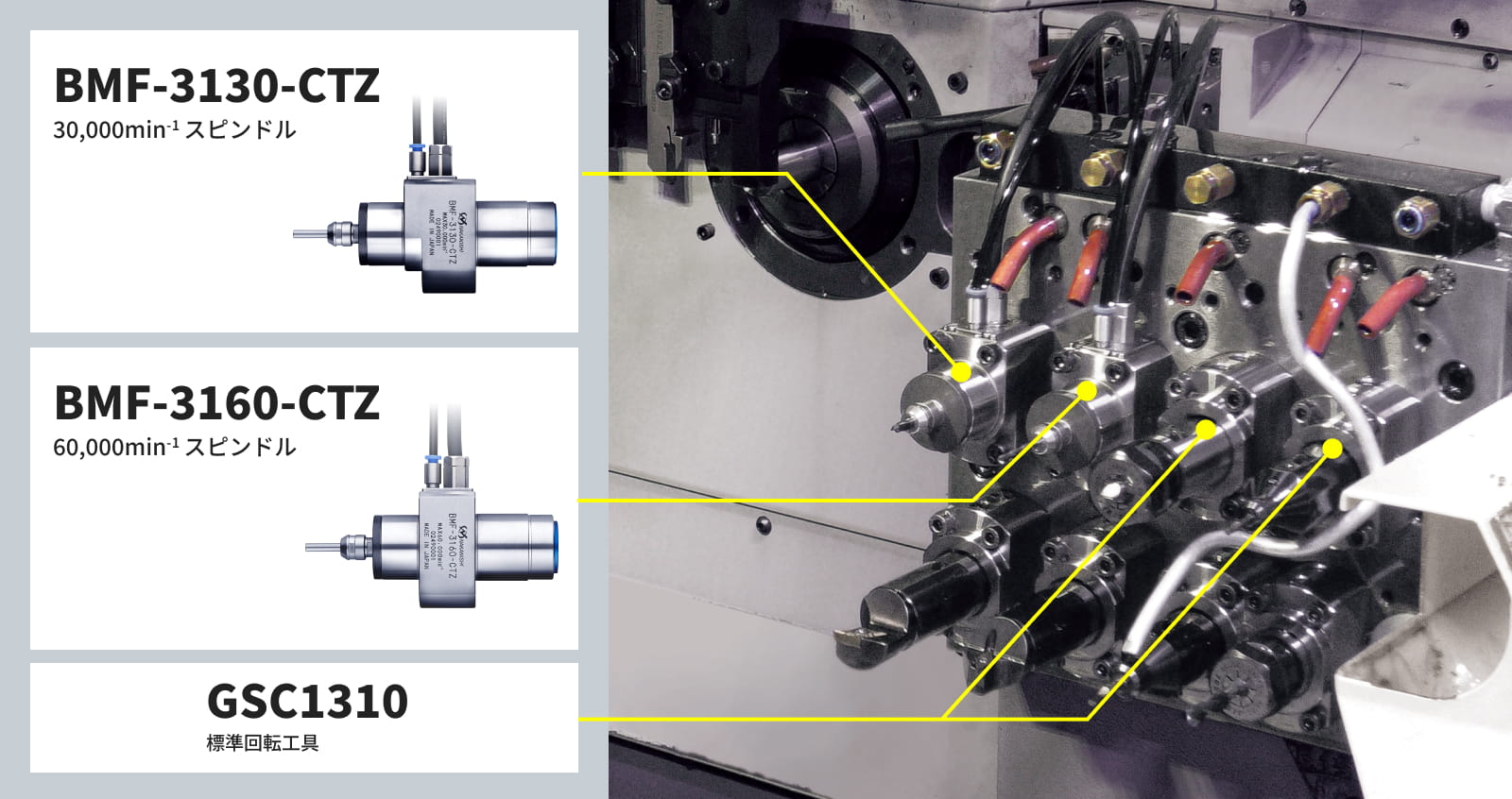

Cincom L32搭載例
φ3.0×9㎜ドリル加工
Cincom L32搭載例 φ3.0×9㎜ドリル加工
アルミ(A5052)に対してφ3.0×9㎜ドリル加工を実施。
従来条件(標準回転工具)との比較では高速回転により送り速度を3倍とし加工能率向上を実現。
| 加工機 | CNC自動旋盤（シチズンマシナリー株式会社/Cincom L32-1M10） |
|---|---|
| 被削材 | アルミ(A5052) |
| 工具 | NACHI DLCDR3.0 |
| 従来条件 （標準回転工具） |
ナカニシ提案条件 | |
|---|---|---|
| 切削速度 [m/min] | 57 | 198 |
| 回転速度 [min-1] | 6,000 | 21,000 |
| 送り量［mm/rev］ | 0.057 | 0.050 |
| 送り速度［mm/min］ | 342 | 1,050 |
| ロードメーター | - | 黄1 |
加工データ
▼ドリル
| 被削材 | 工具 | 穴深さ (mm) |
切削速度 (m/min) |
回転速度 (min⁻¹) |
送り量 (mm/rev) |
送り速度 (mm/min) |
ロードメーター |
| A5052 | NACHI DLCDR3.0 |
9 ノンステップ |
196 | 21,000 | 0.050 | 1,050 | 黄１ |
| S50C | ミスミ TAC-ESDBA2.5 |
7.5 2.5mm/step |
126 | 16,000 | 0.020 | 320 | 黄１ |
▼エンドミル
| 被削材 | 工具 | 切削速度 (m/min) |
回転速度 (min⁻¹) |
一刃送り (mm/tooth) |
送り速度 (mm/min) |
切り込み量 ap×ae(mm) |
ロードメーター |
| A5052 | 三菱マテリアル MS2ES φ3.5 |
330 | 30,000 | 0.05 | 3,000 | 0.35×3.15 | 青１ |
| S50C | 三菱マテリアル MS2ES φ3 |
151 | 16,000 | 0.02 | 640 | 0.3×2.7 | 青１ |
03

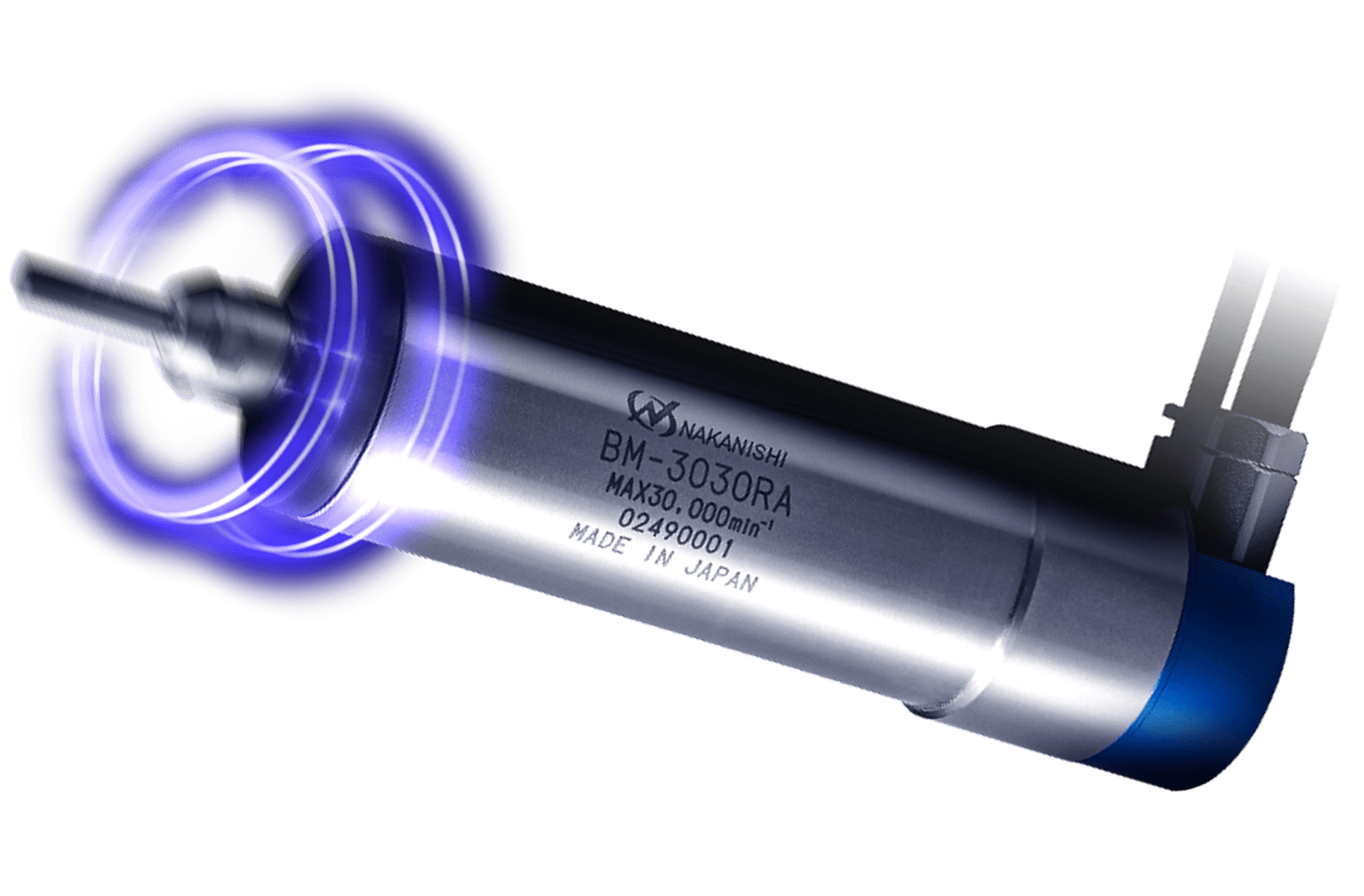

ストレートトルクモータスピンドル

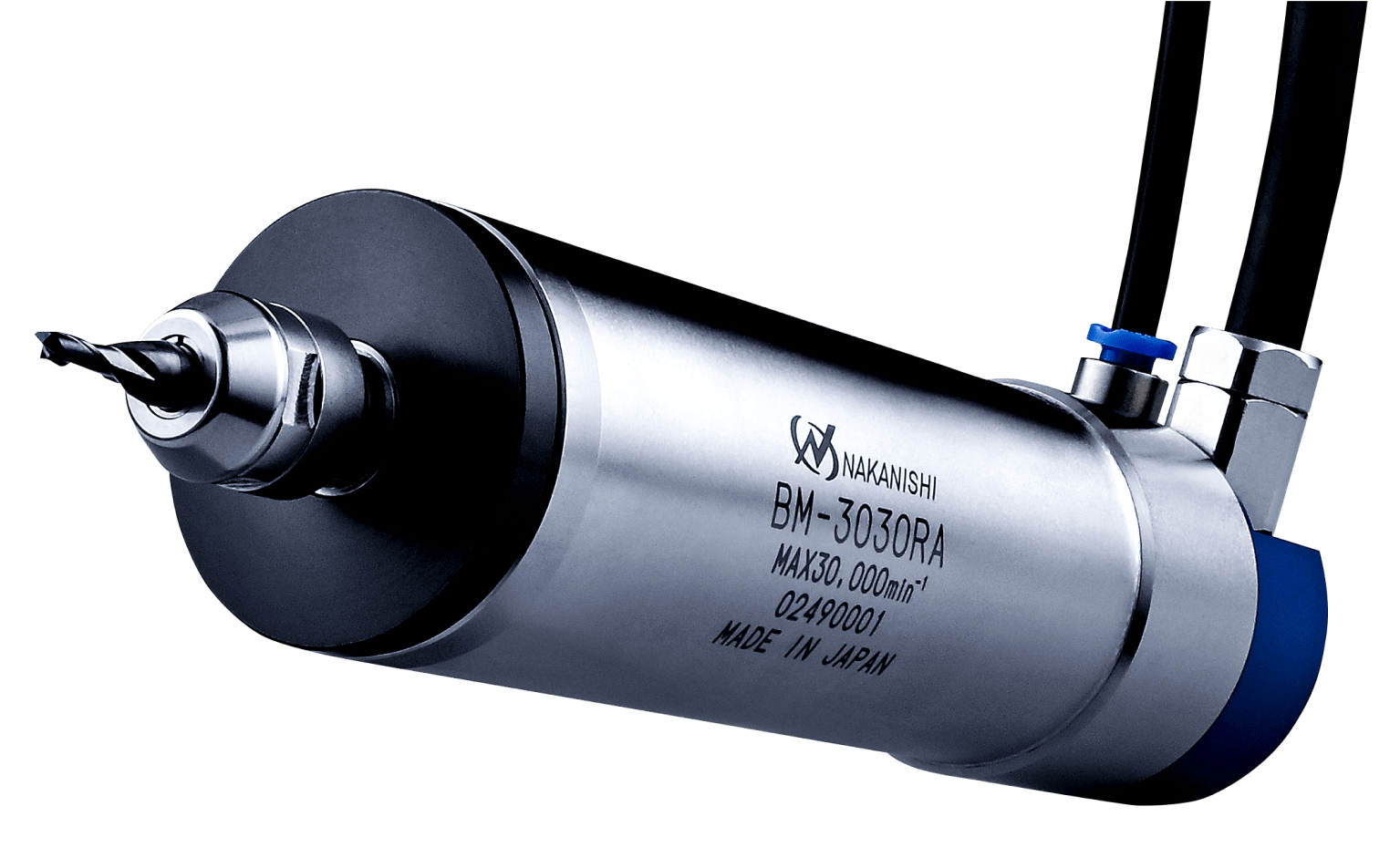

BM-3030RA
汎用性に優れた30,000min⁻¹トルクタイプ
仕様
コード番号
7925
型式
BM-3030RA
外径
φ30mm
最高回転速度
30,000min⁻¹
最大出力
350w
スピンドル振れ精度
1μm 以内
コレット
CHAグループ
(ø0.5～ø4.0㎜)
コード曲げ半径
60mm
質量
474g
※コレットは別売りです

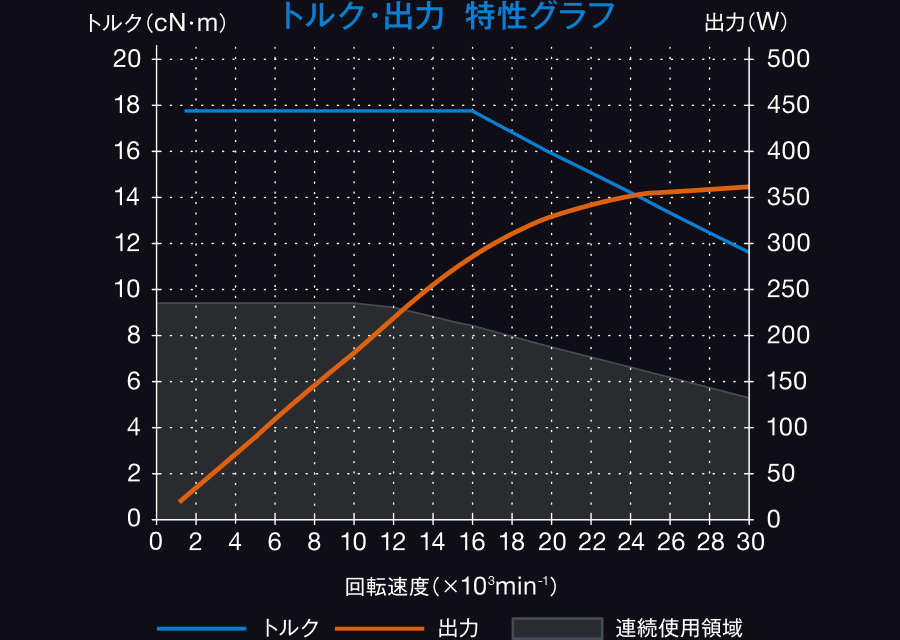

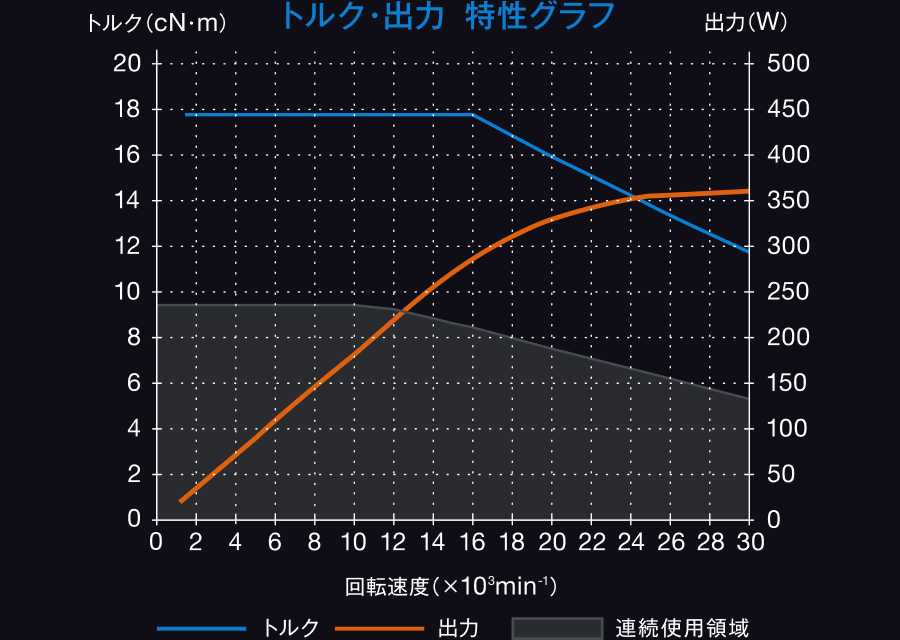

トルク特性図

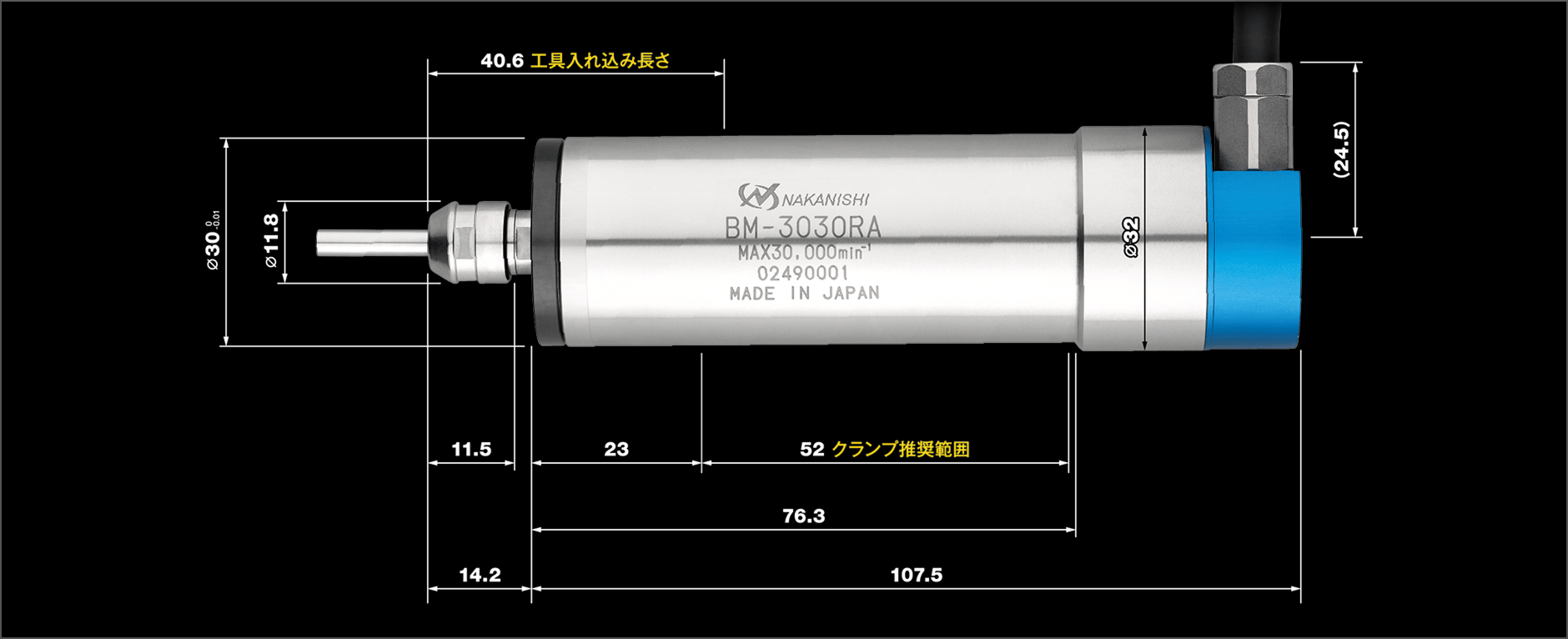

寸法
加工データ
▼ドリル
| 被削材 | 工具 | 穴深さ (mm) |
切削速度 (m/min) |
回転速度 (min⁻¹) |
送り量 (mm/rev) |
送り速度 (mm/min) |
ロードメーター |
| A5052 | NACHI DLCDR3.0 |
9 ノンステップ |
198 | 21,000 | 0.050 | 1,050 | 黄１ |
| S50C | ミスミ TAC-ESDBA2.5 |
7.5 2.5mm/step |
126 | 16,000 | 0.020 | 320 | 黄１ |
▼エンドミル
| 被削材 | 工具 | 切削速度 (m/min) |
回転速度 (min⁻¹) |
一刃送り (mm/tooth) |
送り速度 (mm/min) |
切り込み量 ap×ae(mm) |
ロードメーター |
| A5052 | 三菱マテリアル MS2ES φ3.5 |
330 | 30,000 | 0.05 | 3,000 | 0.35×3.15 | 緑１ |
| S50C | 三菱マテリアル MS2ES φ3 |
151 | 16,000 | 0.02 | 640 | 0.3×2.7 | 緑１ |
COOLANT THROUGH
MOTOR SPINDLE
[ クーラントスルーモータスピンドル ]
ターゲット
自動車部品(純鉄、電磁ステンレス鋼、炭素鋼)や医療
部品(アルミ、真鍮、ステンレス)の精密加工
04

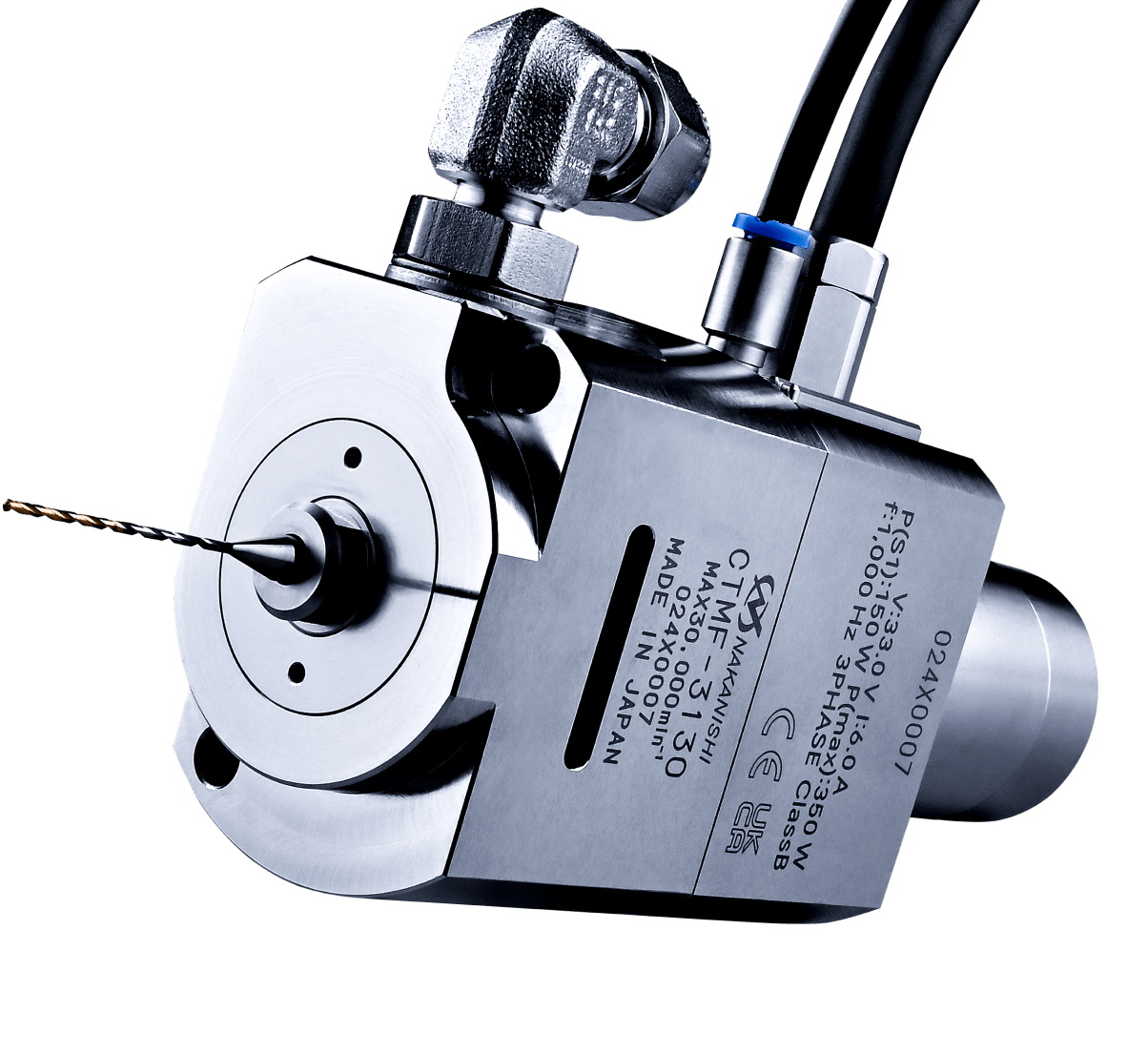

CNC自動旋盤用クーラントスルーモータスピンドル
CTMF-3130
30,000min⁻¹クーラントスルータイプ(最大20MPa対応)
クーラントスルーとは

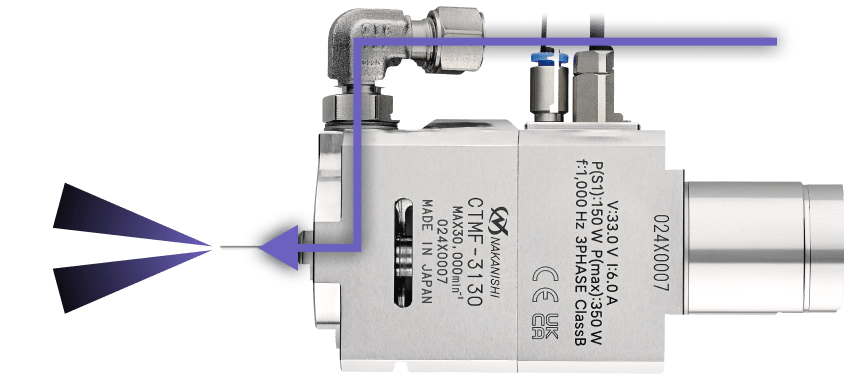

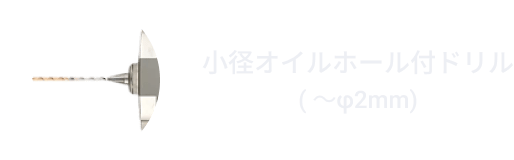

オイルホール付ドリルを使用して、工具先端からクーラントを吐出させて加工を行うモータスピンドル。CNC自動旋盤の深穴加工にて切りくず排出性、加工時間の短縮、工具の長寿命化、高精度など様々なメリットがある。
仕様
コード番号
7926
型式
CTMF-3130
外径
φ31mm
最高回転速度
30,000min⁻¹
最大出力
350w
スピンドル振れ精度
1μm 以内
コレット
CHA AA級
(ø0.5～ø4.0㎜)
コード曲げ半径
60mm
質量
1,100g
クーラント液圧力
3.0〜20.0MPa
※コレット、コレットナットは別売りです
トルク特性図

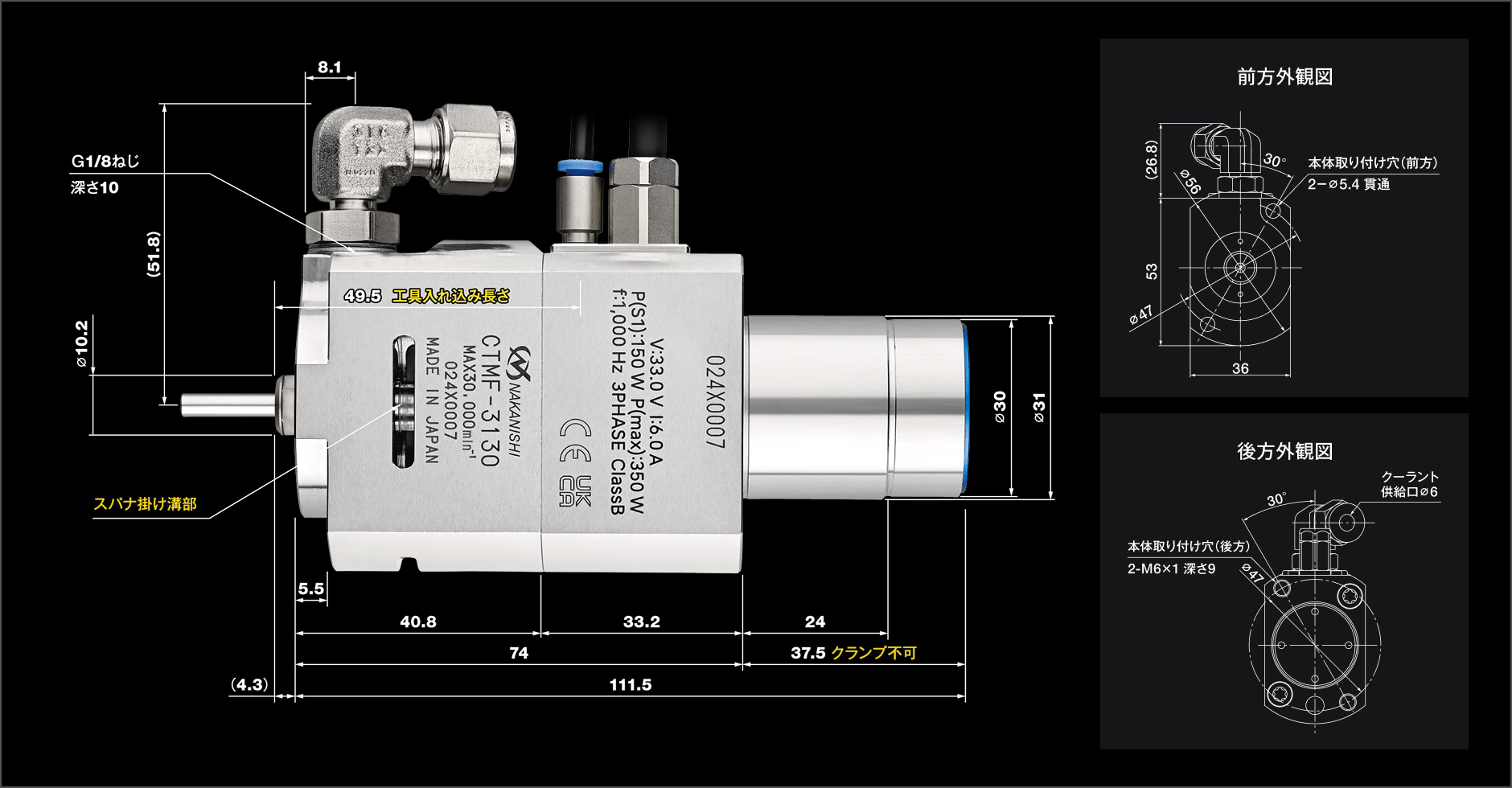

寸法

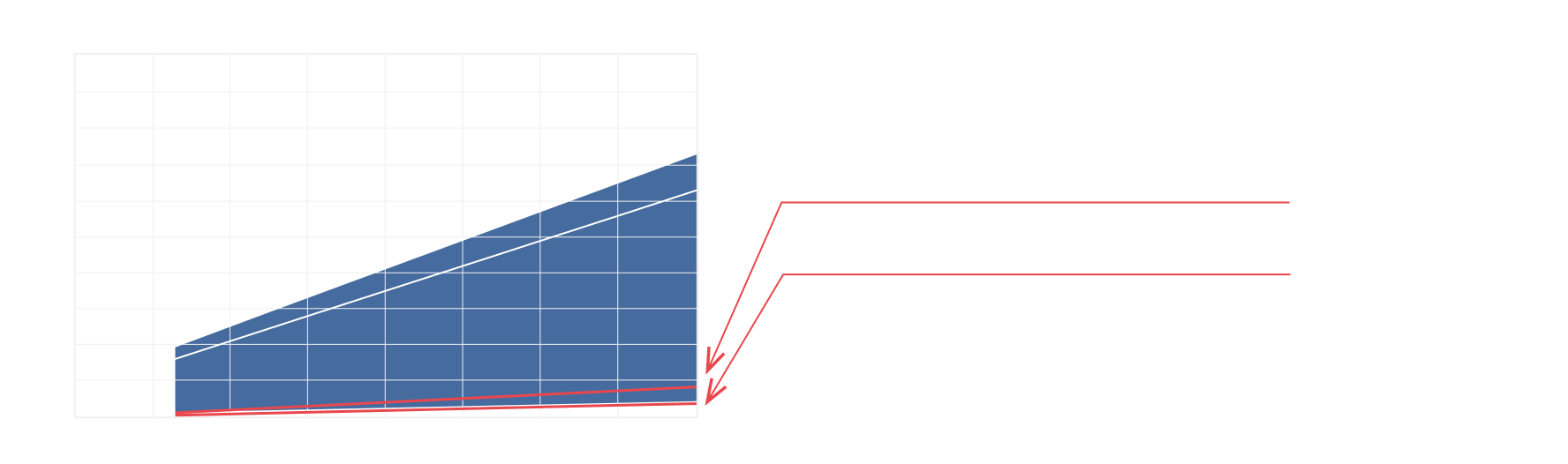

クーラント量のグラフ
事例
case 01

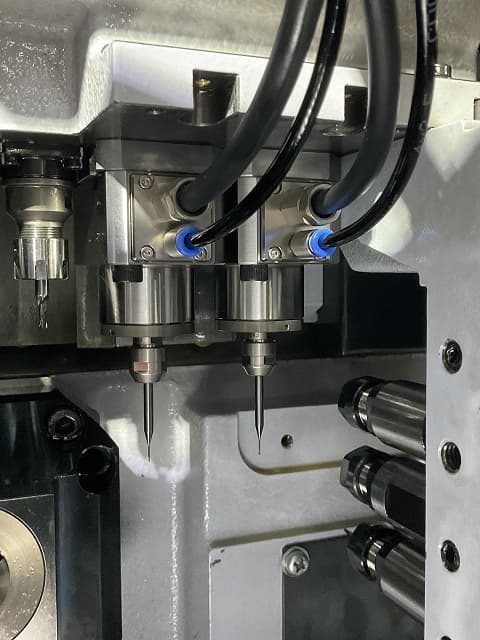

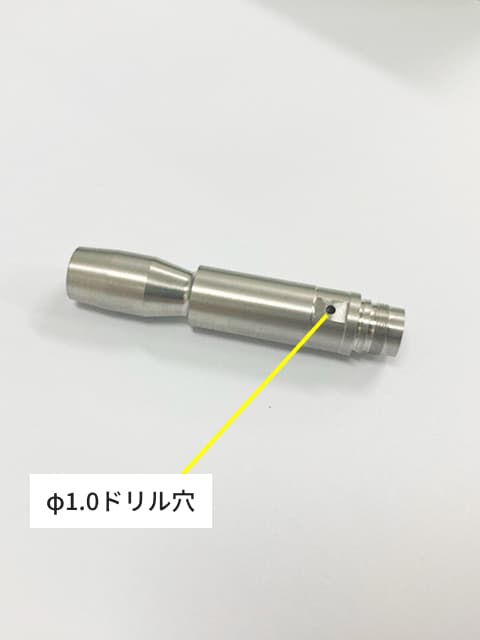

BW128ZJ-Ⅱ搭載例
SUS304 φ1.0×20mm ドリル加工
BW128ZJ-Ⅱ搭載例
SUS304 φ1.0×20mm ドリル加工
SUS304のφ1.0mm穴あけ(20mm貫通)を従来条件(標準回転工具)とナカニシ提案条件で比較。
CNC自動旋盤の深穴加工(φ3.0以下:L/D＝20)にて、加工時間96%削減を実現。
| 加工機 | CNC自動旋盤(株式会社ツガミ/BW128ZJ-Ⅱ) |
|---|---|
| 被削材 | SUS304(ステンレス) |
| 工具 | MITSUBISHI DVAS0100X20S040(刃径Φ1mm) |
| 穴深さ | 20mm(L/D=20)貫通穴 |
| ガイド穴 | 有(深さ2mm) |
| 従来条件 (標準回転工具) |
ナカニシ提案条件 | |
|---|---|---|
| 切削速度 [m/min] | 31 | 60 |
| 回転速度 [min-1] | 10,000 | 19,000 |
| 送り量［mm/rev］ | 0.01 | 0.02 |
| 送り速度［mm/min］ | 100 | 350 |
| ステップ | 0.25mm/step | ノンステップ |
| クーラント | 外部給油 不水溶性切削油 |
内部給油(20MPa) 不水溶性切削油 |
| 加工時間 | 85秒 | 3.4秒 |
加工データ
▼電磁軟鉄ø2.0mm穴あけ加工（従来加工とクーラントスルー加工比較）
| 加工方法 | 従来条件(標準回転工具) | ナカニシ提案条件 |
|---|---|---|
| 被削材 | ELCH2（電磁軟鉄） | |
| 工具径(φ) | 2.0 | |
| 穴深さ(mm) | 19 | 20 |
| L/D | 10 | |
| 切削速度(m/min) | 40 | 188 |
| 回転速度(min-1) | 6,400 | 30,000 |
| 送り量(mm/rev) | 0.03 | 0.04 |
| 送り速度(mm/min) | 192 | 1,200 |
| クーラント | 外部給油 | 内部給油 |
| ステップ | 正面3.5mm×2回 背面4.0mm×3回 |
ノンステップ |
| 加工時間(秒) | 13.0 | 1.0 |
▼その他被削材加工データ 共通条件：ノンステップ加工、クーラント圧力20MPa、クーラント粘度VG7
| 被削材 | 工具径 (ø) |
穴深さ (mm) |
L/D | 切削速度 (m/min) |
回転速度 （min⁻¹） |
送り量 (mm/rev) |
送り速度 （mm/min） |
加工時間 （秒） |
| A6061 | 1.0 | 20 | 20 | 94 | 30,000 | 0.07 | 2,100 | 0.6 |
| 1.5 | 20 | 13 | 141 | 30,000 | 0.06 | 1,800 | 0.7 | |
| 2.0 | 20 | 10 | 188 | 30,000 | 0.04 | 1,200 | 1.0 | |
| C2801 | 1.0 | 20 | 20 | 94 | 30,000 | 0.03 | 900 | 1.3 |
| 1.5 | 20 | 13 | 141 | 30,000 | 0.02 | 700 | 1.7 | |
| 2.0 | 20 | 10 | 188 | 30,000 | 0.02 | 700 | 1.7 | |
| S50C•SCM440 | 1.0 | 20 | 20 | 94 | 30,000 | 0.03 | 900 | 1.3 |
| 1.5 | 20 | 13 | 118 | 25,000 | 0.03 | 850 | 1.4 | |
| 2.0 | 20 | 10 | 119 | 19,000 | 0.03 | 570 | 2.1 | |
| SUS304 | 1.0 | 20 | 20 | 60 | 19,000 | 0.02 | 350 | 3.4 |
| 1.5 | 20 | 13 | 75 | 16,000 | 0.03 | 400 | 3.0 | |
| 2.0 | 20 | 10 | 94 | 15,000 | 0.03 | 400 | 3.0 |

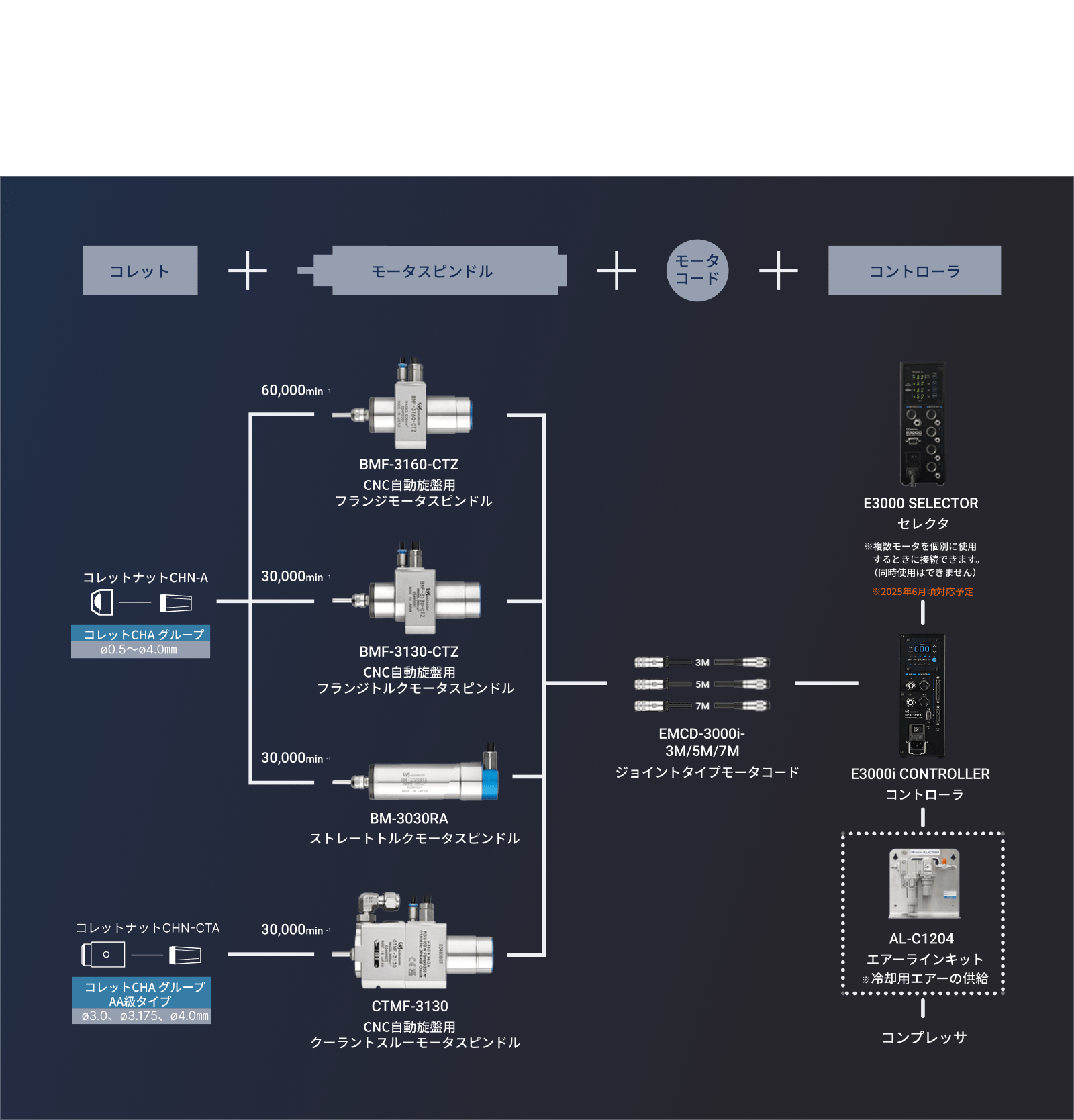

![[ E3000iモータスピンドルシステム図 ]](./images/common/motor_system_img.png)

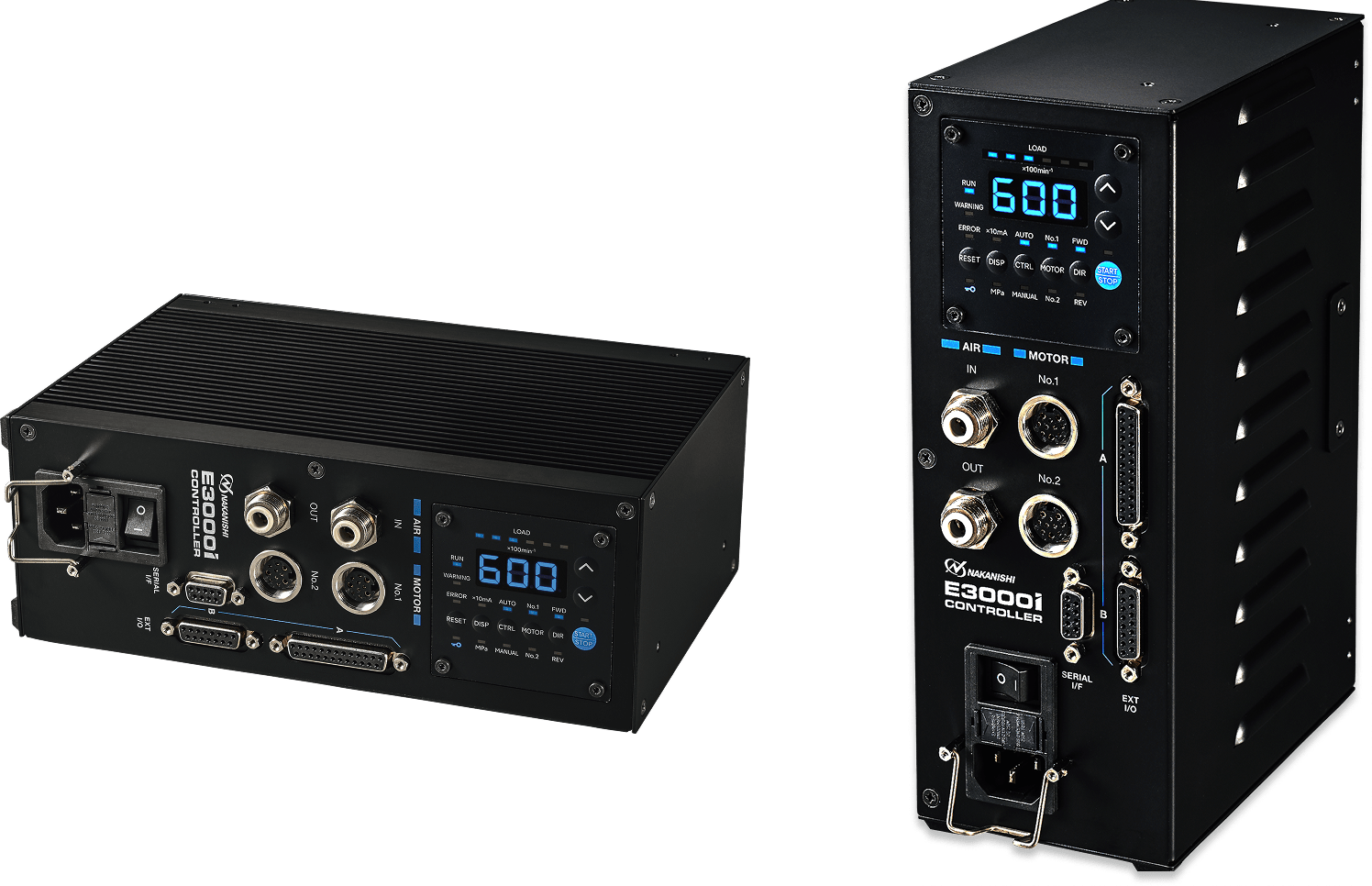

[ 製品] E3000i コントローラ

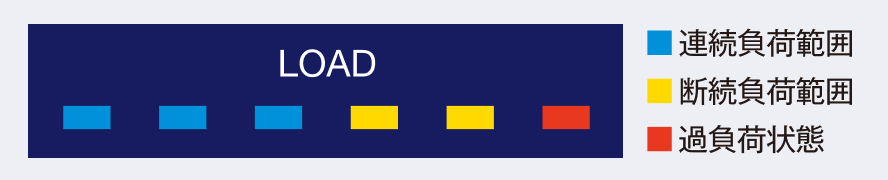

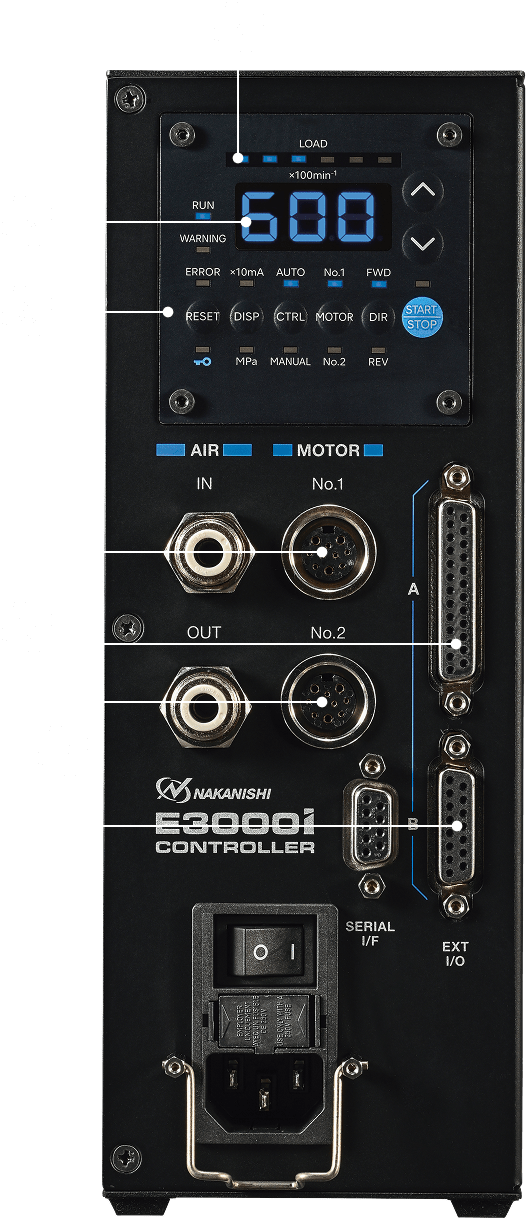

[ A ] 加工負荷の可視化
LOADメータ採用で最適な切削条件の設定が可能です。
[ B ] 回転速度領域
回転速度領域が1,000〜80,000min⁻¹と幅広く、3桁のデジタル表示により200min⁻¹単位で速度を設定することが可能です。接続しているモータを自動的に認識するため最大回転速度を設定する必要がありません。

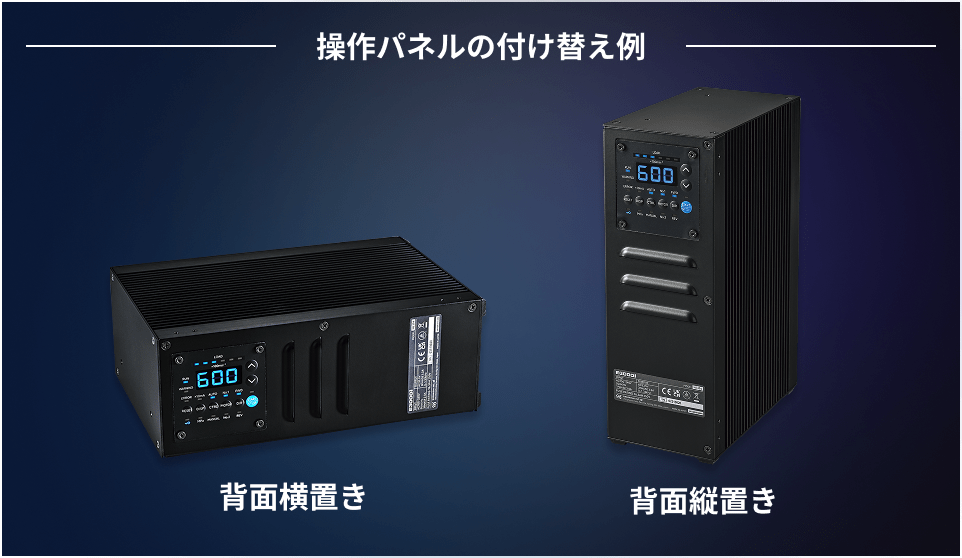

[ C ] 操作パネルの付け替えによる設置の自由度向上
設置スペースやコードの配線方向に配慮し、パネルは縦/横・背面に付け替え可能
【その他の主な搭載機能】
・モータ電流値の表示機能：モータの負荷状況、モータスピンドルを機械に取り付ける際の過度な締め付けを防止
・ エアー圧力値の表示機能：コントローラへの供給エアー圧力の確認が可能
・ キーホールド機能：操作パネルのボタン操作を無効にすることが可能
[ D ] 1台で2本のモーター接続が可能
2本のモータを切り替えて動作可能です。（稼働は1本ずつ）

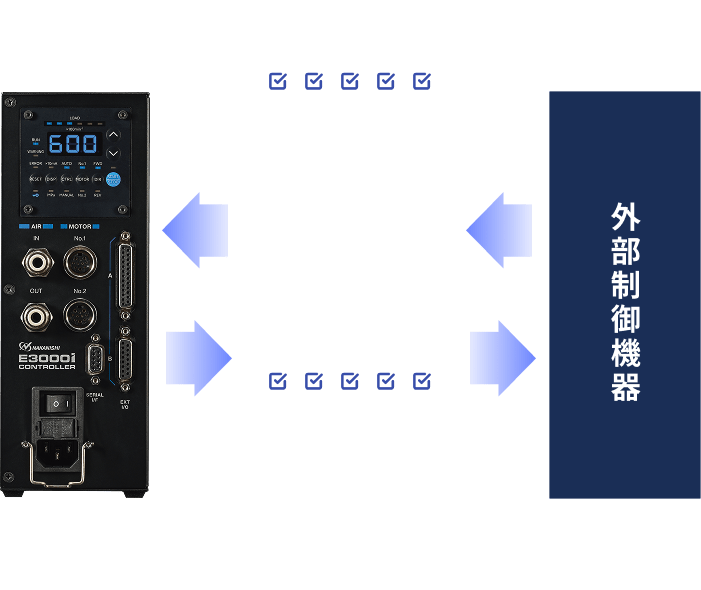

[ E ] 外部制御機能
シーケンス制御等の外部機器を使用することにより、コントローラを外部から制御することが可能です。
また動作状態のモニタ出力により外部機器で監視が可能です。
※詳細は取扱説明書をご確認ください。

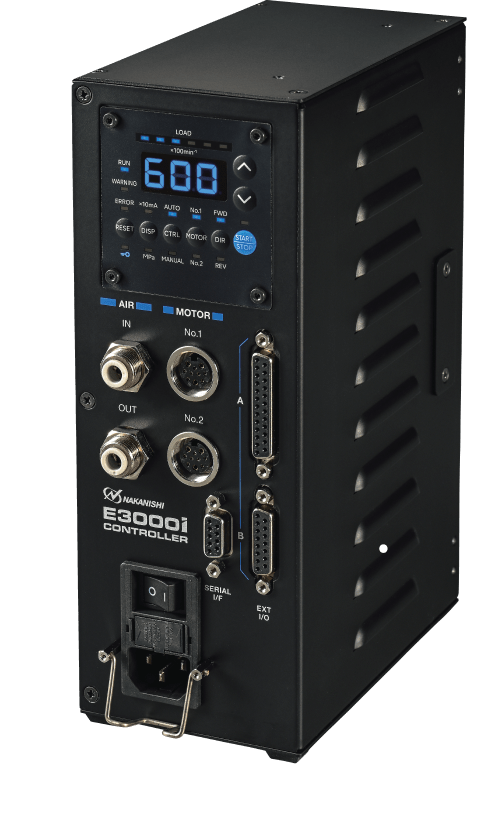

寸法
仕様
コード番号
7927
回転速度
1,000～80,000min⁻¹
電源
AC100～240V
プラグ無し、ワールドワイド電源対応
最大出力
350w
定格消費電流
AC1.8A
質量
3.0kg
エアー消費量
モータスピンドルを1本接続した場合：
30Nℓ/min
（0.2～0.3MPa）
モータスピンドルを2本接続した場合：
60Nℓ/min
（0.3～0.4MPa）
製品・アクセサリ類はこちら
モータコード
| コード番号 | 型式 | コード長さ | 標準装備・付属品 | 適応機種 | |
|---|---|---|---|---|---|
|
7931 | EMCD-3000i-3M | 3m | エアホース コネクタキャップ （本体に付属） |
BMF-3160-CTZ BMF-3130-CTZ BM-3030RA CTMF-3130 |
| 7932 | EMCD-3000i-5M | 5m | |||
| 7933 | EMCD-3000i-7M | 7m |
※最小コード曲げ半径は60㎜です。

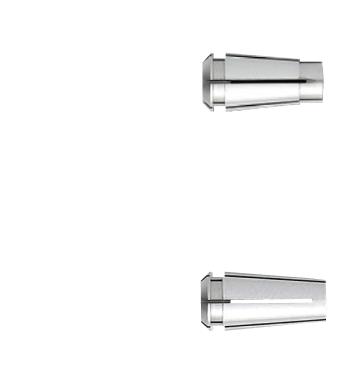

コレット
| コード番号 | 型式 | 内径寸法（㎜） | 適応機種 | |
|---|---|---|---|---|
|
91430 | CHA-3.0 | ø3.0 |
BMF-3160-CTZ BMF-3130-CTZ BM-3030RA CTMF-3130 （AA級タイプのみ可） ※は高精度タイプです。 (芯振れ精度2μm以内) |
| 91440 | CHA-4.0 | ø4.0 | ||
| 91492 | CHA-2.35 | ø2.35 | ||
| 91493 | CHA-3.175 | ø3.175 | ||
| 91494 | CHA-3.0AA | ø3.0AA級※ | ||
| 91495 | CHA-4.0AA | ø4.0AA級※ | ||
| 91496 | CHA-3.175AA | ø3.175AA級※ | ||
| 914□□□ | CHA-□□□ | ø0.5、ø0.6、ø0.7、ø0.8、ø0.9 | ||
| ø1.0、ø1.5、ø2.0、ø2.5、ø3.5 | ||||
| ø1.1、ø1.2、ø1.3、ø1.4、ø1.6、ø1.7、ø1.8、ø1.9、ø2.1、ø2.2、ø2.3、ø2.4、ø2.6、ø2.7、ø2.8、ø2.9、ø3.1、ø3.2、ø3.3、ø3.4、ø3.6、ø3.7、ø3.8、ø3.9 |
コレットナット
| コード番号 | 型式 | 適応機種 | |
|---|---|---|---|
|
2102 | CHN-A |
BMF-3160-CTZ BMF-3130-CTZ BM-3030RA |
|
7798 | CHN-CTA-3.0 | CTMF-3130 |
| 7799 | CHN-CTA-3.175 | ||
| 7800 | CHN-CTA-4.0 |
ブラケット
| コード番号 | 型式 | 適応機種 | |
|---|---|---|---|
| - | 7943 |
横置固定用 ブラケット（DL-Type）：2個 |
E3000iコントローラ ※ゴム足を外してから、ブラケットを取り付けてください。 |

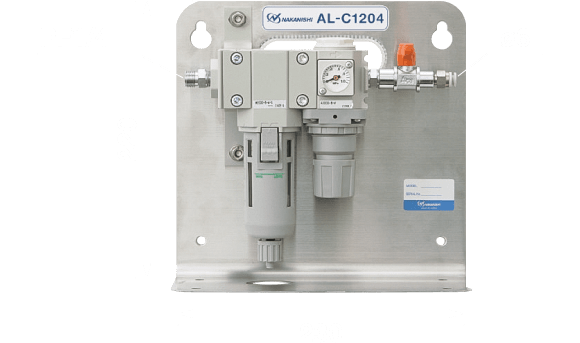

エアーラインキット
| コード番号 | 型式 |
|---|---|
| 4504 | AL-C1204 |
ろ過度：0.3μm
ガチッとリング

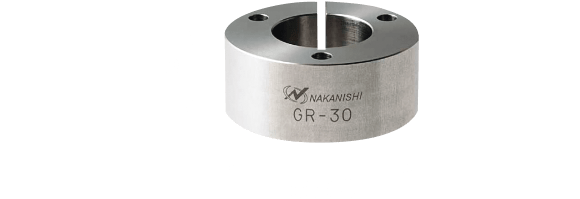

| コード番号 | 型式 | 適応機種 |
|---|---|---|
| 1885 | GR-30 | BM-3030RA |

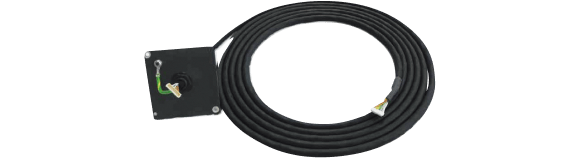

操作パネル延長コード
| コード番号 | 型式 |
|---|---|
| 7940 | E3000i-PEX4 |
