「iSpeed3シリーズと
同等のボディサイズ」かつ
「E3000シリーズと
同等のトルク」を実現
- ■外径 φ30、φ31
- ■最大出力 350W
- ■最大回転速度：60,000min⁻¹
- ■E3000iシリーズモータのほかにE3000 ・E2000・iSpeed3・HESシリーズのモータ駆動に対応
- ■スピンドル振れ精度1μm以内

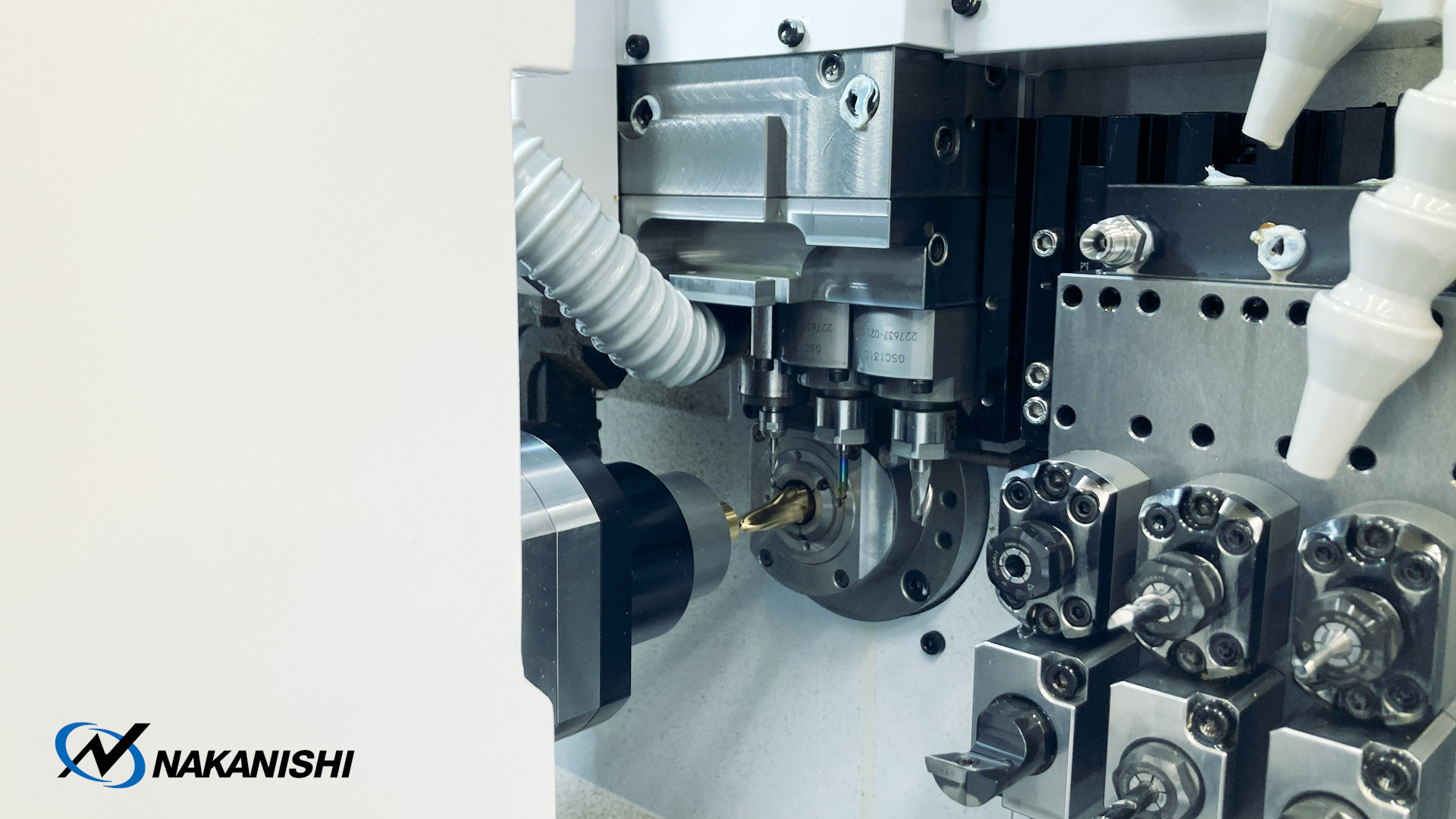

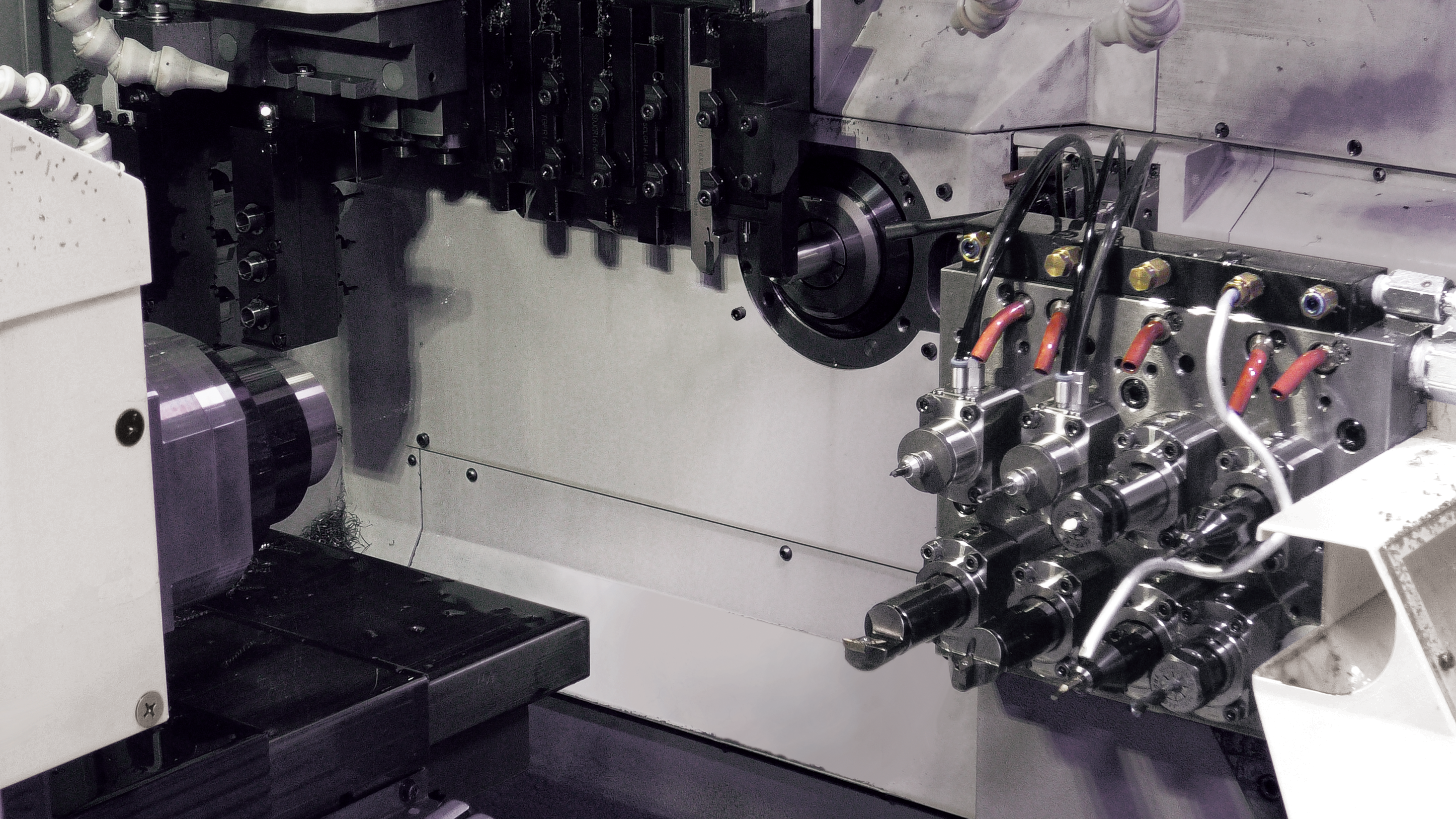

- ■CNC自動旋盤、専用機 搭載
特長
超小型
狭いツールスペースに搭載可能です。
回転工具オプションの新たな選択肢となります。
回転工具オプションの新たな選択肢となります。
高速タイプとトルクタイプの2種類
加工用途に応じた最大回転速度60,000min⁻¹の高速タイプ、最大回転速度30,000min⁻¹のトルクタイプの2種類をラインナップしました。
これまで同等のボディサイズで課題だったトルク不足を解決しました。
これまで同等のボディサイズで課題だったトルク不足を解決しました。
※既存最小ボディサイズiSpeed3シリーズ比較
-
60,000min-1仕様の特性グラフ
-
30,000min-1仕様の特性グラフ
様々な搭載シーンに対応
ストレートタイプや取り付け容易なフランジタイプなど様々なタイプをご用意しました。
軸径最大φ4の工具装着可能
最大φ4の工具装着が可能です。
E3000iコントローラの特長
【A】加工負荷の可視化
LOADメータ採用で最適な切削条件の設定が可能です。
【B】回転速度領域
回転速度領域が1,000〜80,000min⁻¹と幅広く、3桁のデジタル表示により200min⁻¹単位で速度を設定することが可能です。
接続しているモータを自動的に認識するため最大回転速度を設定する必要がありません。
【C】操作パネルの付け替えによる設置の自由度向上
設置スペースやコードの配線方向に配慮し、パネルは縦/横・背面に付け替えができます。
【D】1台で2本のモータ接続が可能
2本のモータを切り替えて動作可能です。（稼働は1本ずつ）
【E】外部制御機能
【その他の主な搭載機能】
・モータ電流値の表示機能：モータの負荷状況、モータスピンドルを機械に取り付ける際の過度な締め付けを防止
・エアー圧力値の表示機能：コントローラへの供給エアー圧力を確認可能
・キーホールド機能：操作パネルのボタン操作を無効にすることが可能
・E3000/E2000/iSpeed3/HES シリーズのモータスピンドルを制御可能
・モータ電流値の表示機能：モータの負荷状況、モータスピンドルを機械に取り付ける際の過度な締め付けを防止
・エアー圧力値の表示機能：コントローラへの供給エアー圧力を確認可能
・キーホールド機能：操作パネルのボタン操作を無効にすることが可能
・E3000/E2000/iSpeed3/HES シリーズのモータスピンドルを制御可能
Pick up
E3000iコントローラでは既存のE3000/E2000/iSpeed3/HESシリーズのモータスピンドルも動かすことができます
製品仕様
E3000iコントローラ
| 定格入力 | AC100-240V、50/60Hz、単相、2.0A |
| 定格出力 | AC33.5V、0-1.33kHz、三相、3.2A |
| 最大出力 | 350W |
| 回転速度指令範囲 | 1,000-80,000min-1 |
| 質量 | 3.0kg |
| 寸法 | W 88 mm × D 155 mm × H 236 mm |
