モータスピンドル E4000

BMS-4040 ストレートコードタイプ
(Max.40,000min⁻¹)

コード番号03M:7806
2M:7809
BMS-4040

製品情報

種類
モータスピンドル
外径
φ40mm
最高回転速度
40,000min-1
スピンドル振れ精度
1μm 以内
コレット
CH16グループ
(φ3.0 ~ φ10.0mm)
最大出力
1,200W
中間コネクタ付コード長さ
BMS-4040:0.3m
BMS-4040 2M:2.0m
コード曲げ半径
70mm
最大トルク
0.5N・m
質量
BMS-4040:1.5kg
BMS-4040 2M:2.0kg
標準装備・付属品
コレットナット(CHN-16)
スパナ(17×22):2 枚
仕様
冷却エアー圧 :0.35MPa
冷却エアー消費量:100Nℓ/min
モータコード(動力線):コネクタ径:φ30mm / エアーホース:φ6mm
モータコード(信号線):コネクタ径:φ16mm
オプション
コレット(CH16 グループ):φ3.0 ~ φ10.0mm
※コレットは別売です。
モータコード(動力線):長さ 2m(9253)、4m(9254)、6m(9255)、8m(9256)
モータコード(信号線):長さ 2m(9257)、4m(9258)、6m(9259)、8m(9260)
※8Mモータコードは、BMS-4040 2Mにはご使用できません。
比較表
比較表

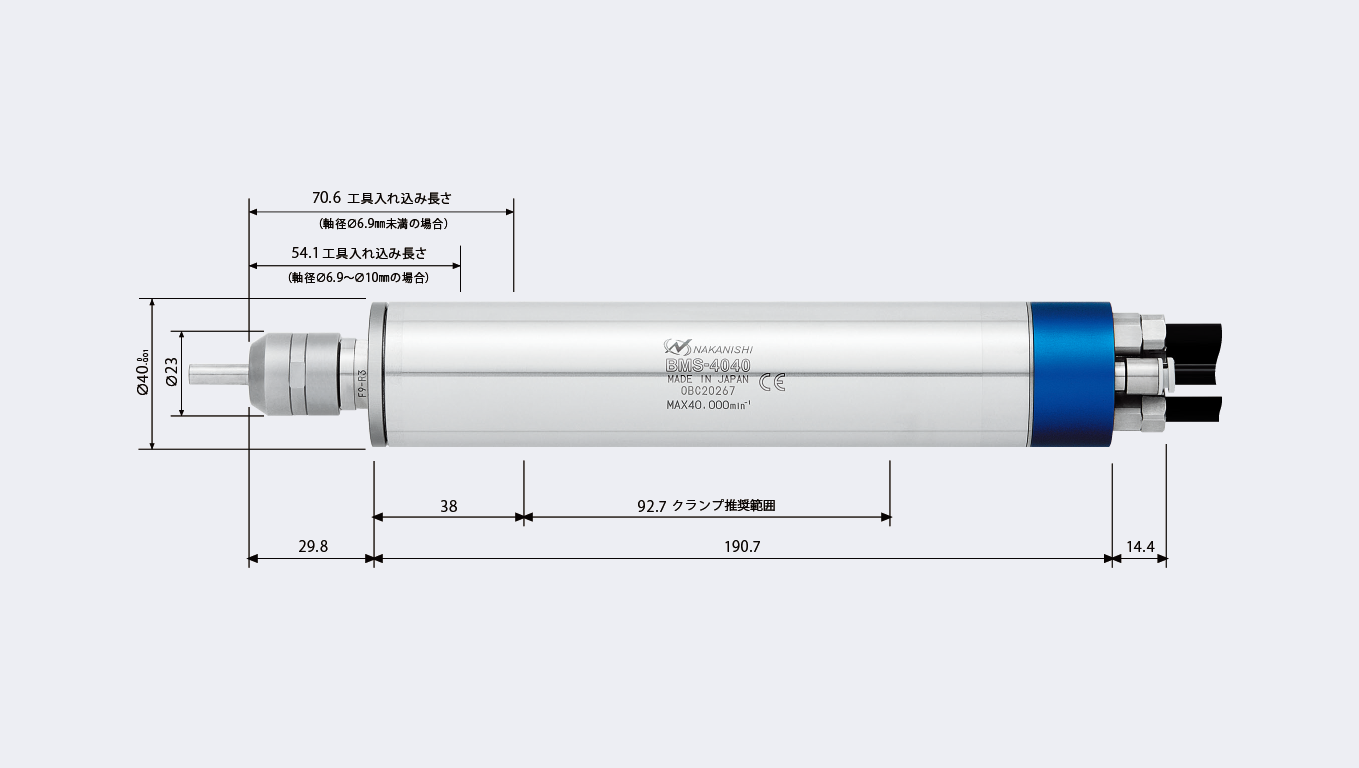

サイズ

BMS-4040 サイズ画像

ダウンロード

掲載カタログ DXFデータ STEPデータ マニュアル
