製品情報
- 種類
- スピンドル
- 外径
- φ65mm
- 最高回転速度
- 120,000min-1
- スピンドル振れ精度
- 1μm以内
- 最大出力
- 192W
- コレット
- CHKグループ
(φ3.0～6.35mm) - 質量
- 2.3kg
- 軸受エアー圧力
- 0.6MPa(空気消費量:80 NL/min)
- タービンエアー圧力
- 0.55MPa(空気消費量:300 NL/min)
- 軸受許容負荷容量
- ラジアル:25N以下
スラスト:70N以下
- 標準装備・付属品
- コレット:φ4.0(CHK-4.0AA)
コレットナット(K-265A)
段付テストバー(φ2×φ4×34L):1本
スパナ(12×14):1本
トルクレンチ(14mm):1本
給気用ホース(透明φ6×1.5m):1本
給気用ホース(水色φ6×1.5m):1本
エアープラグ(φ6):6個
保護カバー:1個
保護キャップ:1個
- オプション
- コレット(CHKループ):φ3.0mm～φ6.35mm
- 比較表
■回転速度検知方法
ファイバセンサ取付穴あり
回転軸に反射マーク付(出力信号:1パルス/rev)
■エアー配管
給気(タービン):φ6mm×2箇所
給気(エアー軸受):φ6mm×2箇所
給気(ブレーキ):φ6mm×2箇所
※エアー軸受スピンドルは、クリーンなドライエアーが必要です。
※エアー軸受供給口にエアーを供給しない状態では、スピンドルを回したり、先端工具やコレットの交換は行わないでください。スピンドルと軸受が接触しているため、この状態でスピンドルを回したり、先端工具やコレットの交換を行うと接触部が傷み、正常に機能しなくなる恐れがあります。
※スピンドル停止中でも、常にエアー軸受部にエアーを供給してください。
※スピンドルを回転させ、回転を安定させてから加工を始めてください。

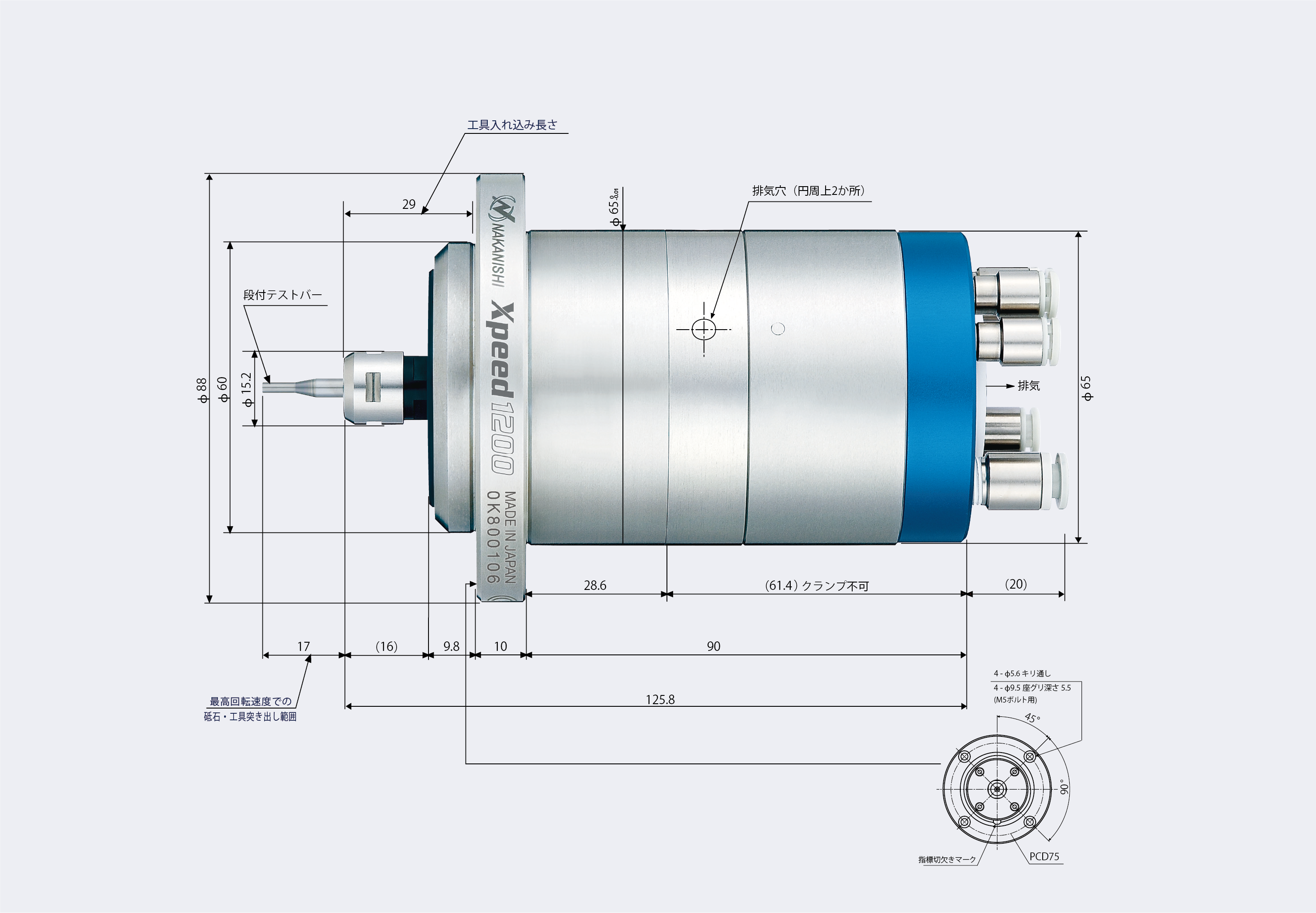

サイズ
