事例紹介
モータスピンドル
E3000i シリーズ
♯ NC旋盤
♯ ドリル
♯ アルミ
♯ その他・一般
♯ φ2.1～φ3.0

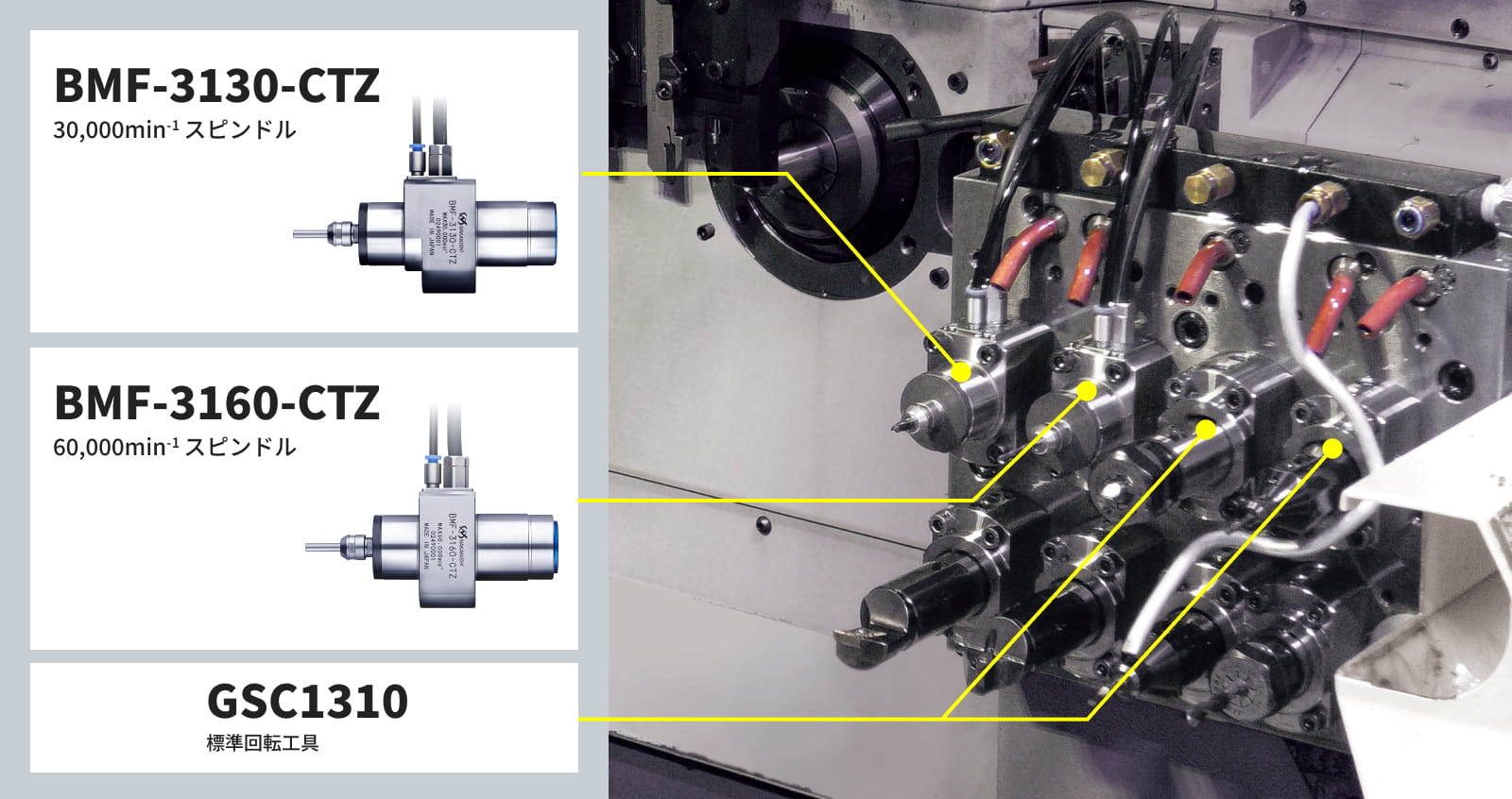

【φ3.0mm×9mmドリル加工】CNC自動旋盤×30,000min⁻¹フランジトルクスピンドル
品名： BMF-3130-CTZ
スピンドル外径：φ31mm
- 製品シリーズ
- E3000i
- 品名
- BMF-3130-CTZ
- スピンドル外径
- φ31mm
- 加工機
- CNC自動旋盤(シチズンマシナリー株式会社/Cincom L32-1M10)
- 被削材
- アルミ(A5052)
- 工具
- NACHI DLCDR3.0
切削条件比較表
| 従来条件 (標準回転工具) | ナカニシ提案条件 | |
|---|---|---|
| 切削速度[m/min] | 57 | 198 |
| 回転速度[min⁻¹] | 6,000 | 21,000 |
| 送り量[mm/rev] | 0.057 | 0.050 |
| 送り速度[mm/min] | 342 | 1,050 |
| ロードメータ | - | 黄1 |
ポイント
送り速度3倍で加工能率UP
