モータスピンドル E4000

BMS-4040-MQL クーラントスルースピンドル
(Max.40,000min⁻¹)

コード番号03M:7714
2M:7715
BMS-4040-MQL

製品情報

種類
モータスピンドル
外径
φ40mm
最高回転速度
40,000min-1
スピンドル振れ精度
1μm 以内
コレット
CH16OHグループ
(φ3.0 ~ φ10.0mm)
最大出力
1,200W
中間コネクタ付コード長さ
BMS-4040-MQL:0.3m
BMS-4040-MQL-2M:2.0m
コード曲げ半径
70mm
最大トルク
0.5N・m
質量
BMS-4040-MQL:2.3kg
BMS-4040-MQL-2M:2.8kg
標準装備・付属品
コレットナット(CHN-16)
インサート
フェルールセット
スパナ(17×22): 2枚
仕様
クーラント液圧力:0.2~3.0MPa
オイルミスト圧力:0.2~1.0MPa
モータコード(動力線):コネクタ径:φ30mm / エアーホース:φ6mm
モータコード(信号線):コネクタ径:φ16mm
オプション
コレット(CH16OHグループ):φ3.0 ~ φ10.0mm
※コレットは別売です。
モータコード(動力線):長さ 2m(9253)、4m(9254)、6m(9255)、8m(9256)
モータコード(信号線):長さ 2m(9257)、4m(9258)、6m(9259)、8m(9260)
※8MモータコードはBMS-4040-MQL-2Mにはご使用できません。
比較表
比較表

●クーラント液をスピンドル後方から圧縮注入し、工具先端からクーラント液を排出して加工を行うスピンドルです。
●クーラント液が工具先端から出て、加工粉の排出が良好になり、加工精度向上、加工時間短縮、工具寿命が延びます。

※高圧クーラント装置、もしくはオイルミスト供給装置が必要となります(市販品)。

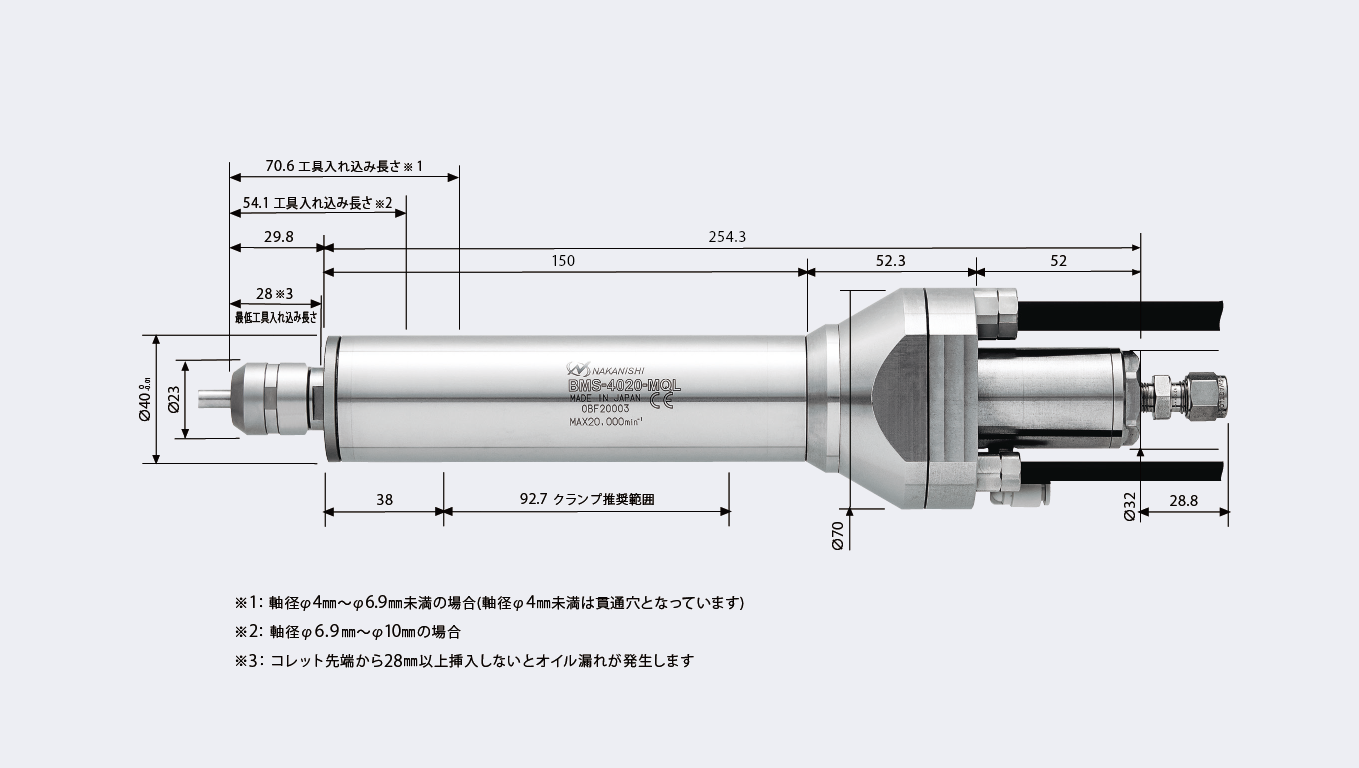

サイズ

BMS-4040-MQL サイズ画像
