モータスピンドル E4000

BMS-4040RA アングルコードタイプ
(Max.40,000min⁻¹)

コード番号7807
BMS-4040RA

製品情報

種類
モータスピンドル
外径
φ40mm
最高回転速度
40,000min-1
スピンドル振れ精度
1μm 以内
コレット
CH16グループ
(φ3.0 ~ φ10.0mm)
最大出力
1,200W
中間コネクタ付コード長さ
2.0m
コード曲げ半径
70mm
最大トルク
0.5N・m
質量
2.0kg
標準装備・付属品
コレットナット(CHN-16)
スパナ(17×22):2 枚
仕様
冷却エアー圧 :0.35MPa
冷却エアー消費量:100Nℓ/min
モータコード(動力線):コネクタ径:φ30mm / エアーホース:φ6mm
モータコード(信号線):コネクタ径:φ16mm
オプション
コレット(CH16 グループ):φ3.0 ~ φ10.0mm
※コレットは別売です。
モータコード(動力線):長さ 2m(9253)、4m(9254)、6m(9255)
モータコード(信号線):長さ 2m(9257)、4m(9258)、6m(9259)
比較表
比較表

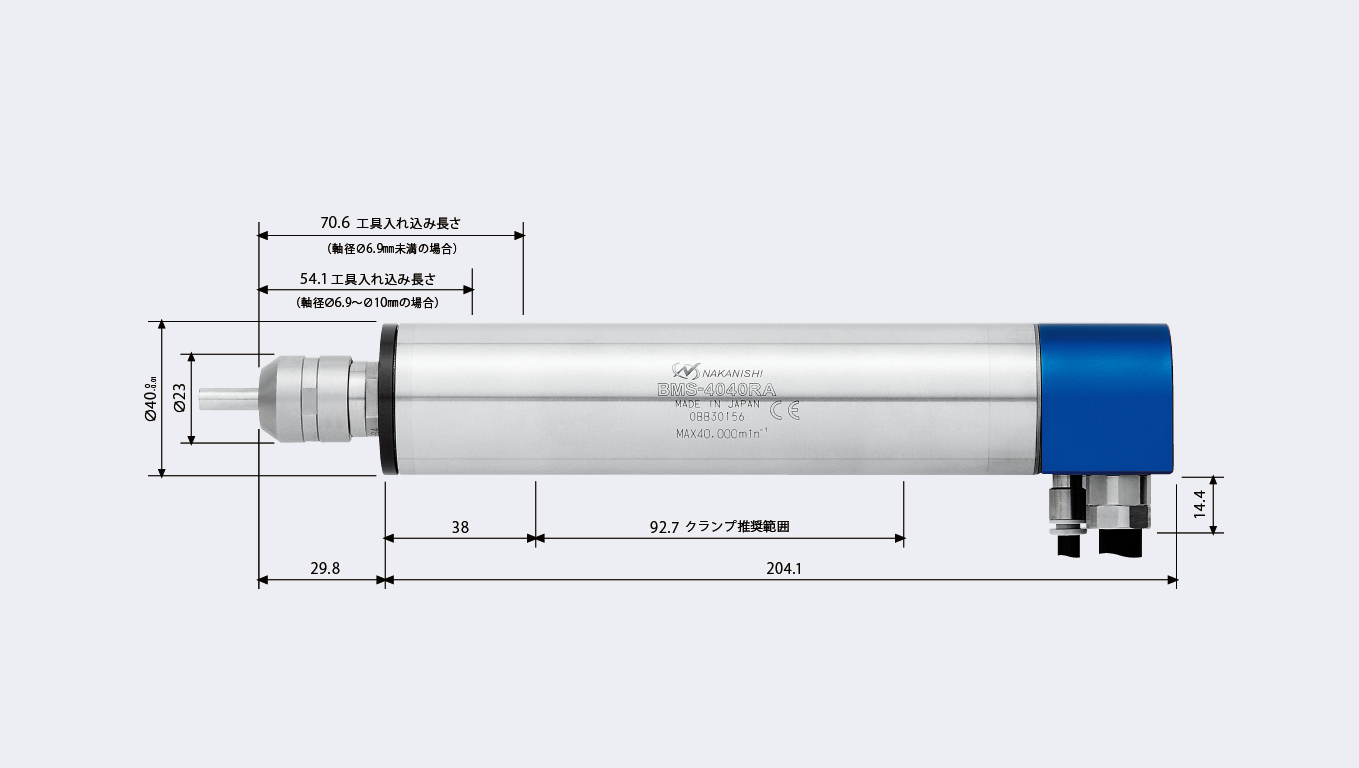

サイズ

BMS-4040RA サイズ画像
